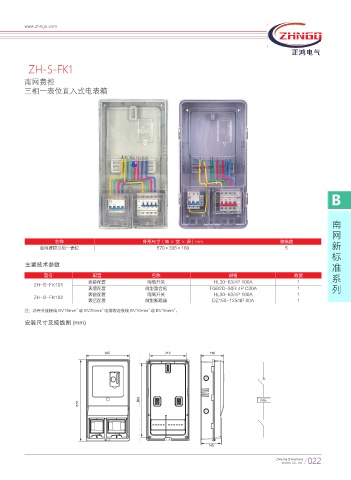

ZH-S-FK1
南网费控
三相一表位直入式电表箱
B
南
网
名称 外形尺寸（高 × 宽 × 深）mm 装箱数 新
南网费控三相一表位 570×305×160 5
标
主要技术参数 准
型号 配置 名称 规格 数量 系
表前配置 隔离开关 HL30-63/4P 100A 1
ZH-S-FK101
表后配置 微型重合闸 TGB2D-80R 4P C80A 1 列
表前配置 隔离开关 HL30-63/4P 100A 1
ZH-S-FK102
表后配置 微型断路器 DZ158-125/4P 80A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)
305 210 160
500 ,8I
570
140
