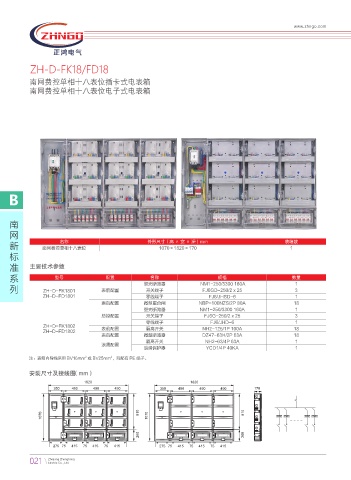

ZH-D-FK18/FD18

南网费控单相十八表位插卡式电表箱
南网费控单相十八表位电子式电表箱

B

南
网
名称
新 南网费控单相十八表位 外形尺寸（高 × 宽 × 深）mm 装箱数
1
1070×1820×170
标
准 主要技术参数
系 型号 配置 名称 规格 数量

列 ZH-D-FK1801 表前配置 塑壳断路器 NM1-250/3300 160A 1 3
FJ6GD-250/2 x 25
开关端子
ZH-D-FD1801 零线端子 FJ6/JHSD-6 1
表后配置 微型重合闸 NBP-100NZS/2P 80A 18
塑壳断路器 NM1-250/3300 160A 1
总控配置 开关端子 FJ6G-250/2 x 25 3
零线端子 FJ6/JHD-6 1
ZH-D-FK1802 表前配置 隔离开关 NH2-125/1P 100A 18
ZH-D-FD1802
表后配置 微型断路器 DZ47-63H/2P 63A 18
隔离开关 NH2-63/4P 63A 1
浪涌配置
浪涌保护器 YCD1/4P 40KA 1
2
2
注：表箱内导线采用 BV16mm 或 BV25mm ，另配有 PE 端子。
安装尺寸及接线图（mm）
1820 1820
350 490 490 490 350 490 490 490 170

1070 810 1070 810 ,8I ,8I ,8I ,8I

260 260
275 75 415 75 415 75 415 275 75 415 75 415 75 415

021 Zhejiang Zhenghong
