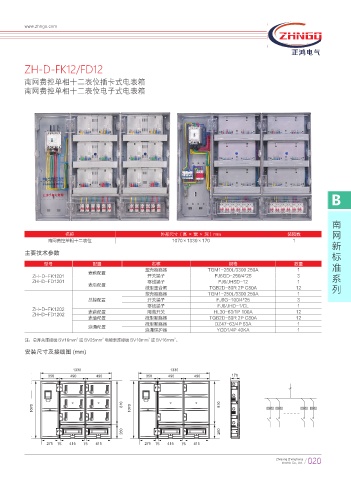

ZH-D-FK12/FD12

南网费控单相十二表位插卡式电表箱
南网费控单相十二表位电子式电表箱

B

南

名称 外形尺寸（高 × 宽 × 深）mm 装箱数 网
南网费控单相十二表位 1070×1330×170 1
新
主要技术参数
标
型号 配置 名称 规格 数量 准
塑壳断路器 TGM1-250L/3300 250A 1
表前配置
ZH-D-FK1201 开关端子 FJ6GD-250/4*25 3 系
ZH-D-FD1201 零线端子 FJ6/JHSD-12 1
表后配置
微型重合闸 TGB2D-80R 2P C80A 12 列
塑壳断路器 TGM1-250L/3300 250A 1
总控配置 开关端子 FJ6G-100/4*25 3
零线端子 FJ6/JHD-1/CL 1
ZH-D-FK1202
ZH-D-FD1202 表前配置 隔离开关 HL30-63/1P 100A 12
表后配置 微型断路器 TGB2D-80R 2P C80A 12
微型断路器 DZ47-63/4P 63A 1
浪涌配置
浪涌保护器 YCD1/4P 40KA 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)
1330 1330
350 490 490 350 490 490 170

1070 810 1070 810 ,8I ,8I ,8I ,8I

260 260

275 75 415 75 415 275 75 415 75 415
