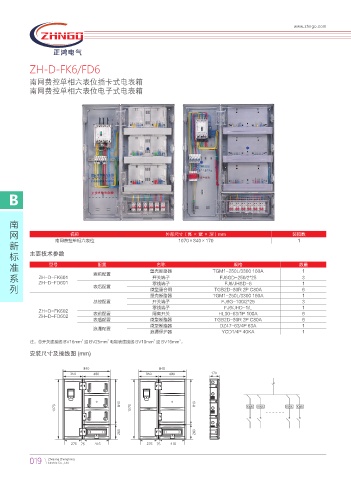

ZH-D-FK6/FD6

南网费控单相六表位插卡式电表箱
南网费控单相六表位电子式电表箱

B

南
网 名称 外形尺寸（高 × 宽 × 深）mm 装箱数

新 南网费控单相六表位 1070×840×170 1
标 主要技术参数
准 型号 配置 塑壳断路器 TGM1-250L/3300 160A 数量
规格
名称
1
系 ZH-D-FD601 表前配置 开关端子 FJ6GD-250/2*25 3
ZH-D-FK601
零线端子
FJ6/JHSD-6
列 表后配置 微型重合闸 TGB2D-80R 2P C80A 1 6
塑壳断路器 TGM1-250L/3300 160A 1
总控配置 开关端子 FJ6G-100/2*25 3
零线端子 FJ6/JHD-1/L 1
ZH-D-FK602
ZH-D-FD602 表前配置 隔离开关 HL30-63/1P 100A 6
表后配置 微型断路器 TGB2D-80R 2P C80A 6
微型断路器 DZ47-63/4P 63A 1
浪涌配置
浪涌保护器 YCD1/4P 40KA 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I
