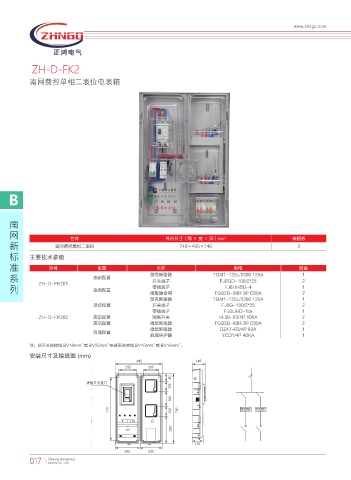

ZH-D-FK2
南网费控单相二表位电表箱
B
南
网 名称 外形尺寸（高 × 宽 × 深）mm 装箱数
新 南网费控单相二表位 740×495×146 2
标 主要技术参数
准 型号 配置 名称 规格 数量
系 表前配置 塑壳断路器 TGM1-125L/3300 125A 1 2
开关端子
FJ6GD-100/2*25
列 ZH-D-FK201 表后配置 微型重合闸 TGB2D-80R 2P C80A 1 2
零线端子
FJ6/JHSD-4
塑壳断路器 TGM1-125L/3300 125A 1
总控配置 开关端子 FJ6G-100/2*25 2
零线端子 FJ6/JHD-1/a 1
ZH-D-FK202 表前配置 隔离开关 HL30-63/1P 100A 2
表后配置 微型断路器 TGB2D-80R 2P C80A 2
微型断路器 DZ47-63/4P 63A 1
浪涌配置
浪涌保护器 YCD1/4P 40KA 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)
䔇㏫ᐬڟა䬔
,8I ,8I
