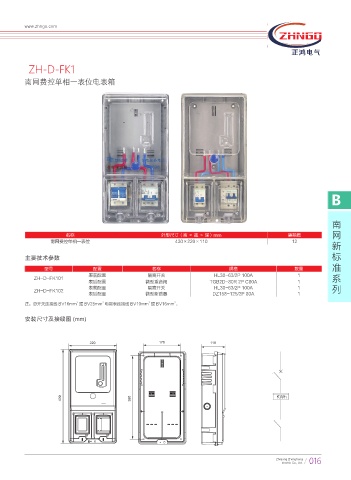

ZH-D-FK1
南网费控单相一表位电表箱
B
南
网
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
南网费控单相一表位 430×220×110 12
新
主要技术参数 标
准
型号 配置 名称 规格 数量
表前配置 隔离开关 HL30-63/2P 100A 1
ZH-D-FK101 系
表后配置 微型重合闸 TGB2D-80R 2P C80A 1
表前配置 隔离开关 HL30-63/2P 100A 1 列
ZH-D-FK102
表后配置 微型断路器 DZ158-125/2P 80A 1
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
2
2
2
安装尺寸及接线图 (mm)
220 170 110
430 380 ,8I
