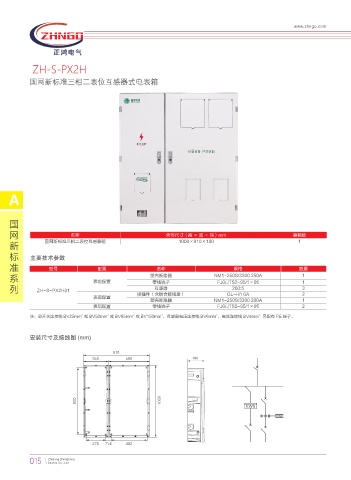

ZH-S-PX2H
国网新标准三相二表位互感器式电表箱
A
国
网 名称 外形尺寸（高 × 宽 × 深）mm 装箱数
新 国网新标准三相二表位互感器箱 1000×910×180 1
标 主要技术参数
准 型号 配置 名称 规格 数量
系 表前配置 塑壳断路器 NM1-250S/3300 250A 1 1
零线端子
FJ6/JTS2-95/1×95
列 ZH-S-PX2H01 互感器 200:5 3
表室配置 接插件（含联合接线盒） GL-H1 6A 2
塑壳断路器 NM1-250S/3300 200A 1
表后配置 零线端子 FJ6/JTS2-95/1×95 2
2
2
2
2
2，
2
注：总开关连接线 BV35mm 或 BV50mm 或 BV95mm 或 BV150mm ，互感器电压连接线 BV6mm ，电流连接线 BV4mm 另配有 PE 端子。
