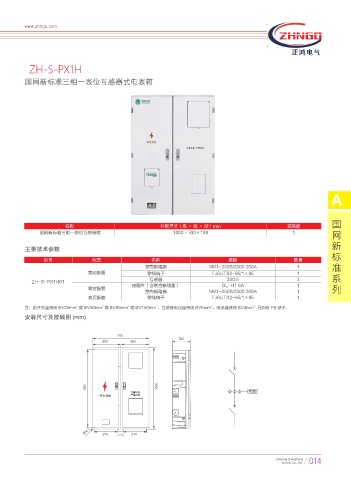

ZH-S-PX1H

国网新标准三相一表位互感器式电表箱

A

国
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
网
国网新标准三相一表位互感器箱 1000×700×180 1
新
主要技术参数
标
型号 配置 名称 规格 数量
塑壳断路器 NM1-250S/3300 250A 1 准
表前配置 零线端子 FJ6/JTS2-95/1×95 1
互感器 200:5 3 系
ZH-S-PX1H01
接插件（含联合接线盒） GL-H1 6A 1
表室配置 列
塑壳断路器 NM1-250S/3300 200A 1
表后配置 零线端子 FJ6/JTS2-95/1×95 1
2，
2
2
2
2
2
注：总开关连接线 BV35mm 或 BV50mm 或 BV95mm 或 BV150mm ，互感器电压连接线 BV6mm ，电流连接线 BV4mm 另配有 PE 端子。
安装尺寸及接线图 (mm)

,8I ,8I
ːሄઞ࠯
థႂӿᬖ ᝟᧙᝹ܫ ,8I

Í
