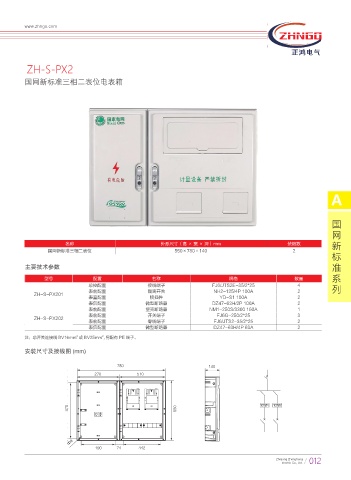

ZH-S-PX2
国网新标准三相二表位电表箱
A
国
网
名称 外形尺寸（高 × 宽 × 深）mm 装箱数 新
国网新标准三相二表位 550×780×140 2
标
主要技术参数 准
系
型号 配置 名称 规格 数量
总控配置 接线端子 FJ6/JTS2E-35/2*25 4 列
表前配置 隔离开关 NH2-125/4P 100A 2
ZH-S-PX201
表室配置 接插件 YD-S1 100A 2
表后配置 微型断路器 DZ47-63H/2P 100A 2
表前配置 塑壳断路器 NM1-250S/3300 160A 1
表前配置 开关端子 FJ6G-250/2*25 3
ZH-S-PX202
表前配置 零线端子 FJ6/JTS2-35/2*25 2
表后配置 微型断路器 DZ47-63H/4P 63A 2
2
2
注：总开关连接线 BV16mm 或 BV25mm , 另配有 PE 端子。
安装尺寸及接线图 (mm)
