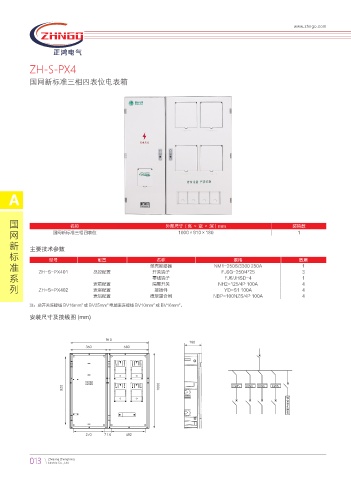

ZH-S-PX4
国网新标准三相四表位电表箱
A
国 名称 外形尺寸（高 × 宽 × 深）mm 装箱数
网 国网新标准三相四表位 1000×910×180 1
新 主要技术参数
标 型号 配置 名称 规格 数量
准 塑壳断路器 NM1-250S/3300 250A 1
系 ZH-S-PX401 总控配置 开关端子 FJ6G-250/4*25 3 1
FJ6/JHSD-4
零线端子
列 ZH-S-PX402 表前配置 隔离开关 NH2-125/4P 100A 4 4
接插件
表室配置
YD-S1 100A
表后配置 微型重合闸 NBP-100NZS/4P 100A 4
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)
,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I
ᮔ
႐
᧓
ᬶ
٧
ͮ
