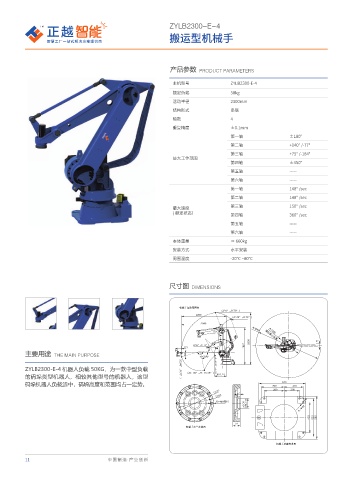

Page 20 - 江苏正越智能设备有限公司（样本）

ZYLB2300-E-4

搬运型机械手

产品参数 PRODUCT PARAMETERS
主机型号 ZYLB2300-E-4
额定负载 50kg
活动半径 2300mm
结构形式 串联
轴数 4
重复精度 ±0.1mm
第一轴 ±180°
第二轴 +140° /-77°
第三轴 +75° /-184°
最大工作范围
第四轴 ±450°
第五轴 -----
第六轴 -----
第一轴 148° /sec
第二轴 148° /sec
第三轴 150° /sec
最大速度
( 额定状态）
第四轴 360° /sec
第五轴 -----
第六轴 -----
本体重量 ≈ 660kg
安装方式 水平安装
周围温度 -20℃ ~80℃

尺寸图 DIMENSIONS

ᱦᷜ᝷䓼ߔ㠯ఠప
+ c + c

+ c + c

c Ÿ Ÿ
c ᐦ䃚ᰬᄻ㠯ఠ
c c c
c c
+ c + c
c
主要用途 THE MAIN PURPOSE c c
ZYLB2300-E-4 机器人负载 50KG，为一款中型负载 + c + c + c + c
+ c + c
的码垛类型机器人，相较其他型号的机器人，该型
码垛机器人负载适中，码垛高度和范围均占一定势。
%
%
. ⌝
%
Ÿ

ᱦᷜ᝷∁ڜ䔊ᣑప

ᱦᷜ᝷ᏁᏓႵ㷱ప
