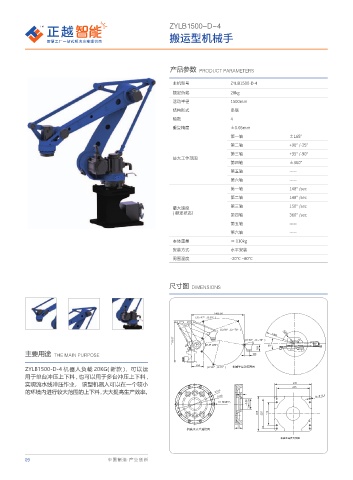

ZYLB1500-D-4

搬运型机械手

产品参数 PRODUCT PARAMETERS
主机型号 ZYLB1500-D-4
额定负载 20kg
活动半径 1500mm
结构形式 串联
轴数 4
重复精度 ±0.05mm
第一轴 ±165°
第二轴 +90° /-25°
第三轴 +35° /-90°
最大工作范围
第四轴 ±360°
第五轴 -----
第六轴 -----
第一轴 148° /sec
第二轴 148° /sec
第三轴 150° /sec
最大速度
( 额定状态）
第四轴 360° /sec
第五轴 -----
第六轴 -----
本体重量 ≈ 110kg
安装方式 水平安装
周围温度 -20℃ ~80℃

尺寸图 DIMENSIONS

+ c + c
+ c + c
3
+ c + c + c + c
c
主要用途 THE MAIN PURPOSE

ZYLB1500-D-4 机器人负载 20KG( 新款 )，可以运 + c + c ᱦᷜ᝷䓼ߔ㠯ఠప
用于单台冲压上下料 , 也可以用于多台冲压上下料 ,
实现流水线冲压作业， 该型机器人可以在一个较小

的环境内进行较大范围的上下料，大大提高生产效率。 %
% Ÿ
%
. ⌝

ᱦᷜ᝷∁ڜ䔊ᣑప
ᱦᷜ᝷ᏁᏓႵ㷱ప
