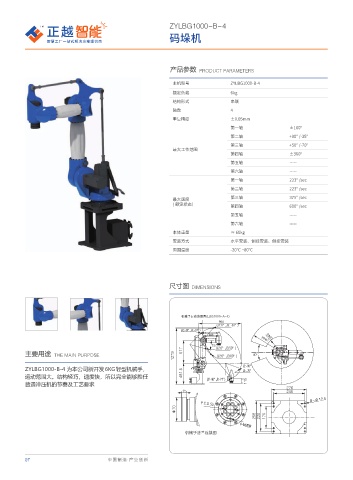

ZYLBG1000-B-4

码垛机

产品参数 PRODUCT PARAMETERS
主机型号 ZYLBG1000-B-4
额定负载 6kg
结构形式 串联
轴数 4
重复精度 ±0.05mm
第一轴 ±160°
第二轴 +90° /-35°
第三轴 +50° /-70°
最大工作范围
第四轴 ±360°
第五轴 -----
第六轴 -----
第一轴 223° /sec
第二轴 223° /sec
第三轴 375° /sec
最大速度
( 额定状态）
第四轴 600° /sec
第五轴 -----
第六轴 -----
本体重量 ≈ 60kg
安装方式 水平安装、侧挂安装、倒挂安装
周围温度 -20℃ ~80℃

尺寸图 DIMENSIONS

ᱦᷜ᝷䓼ߔ㠯ఠప -#( "

+ c + c
+ c + c
3
3
c
+ c + c

+ c + c
主要用途 THE MAIN PURPOSE c
ZYLBG1000-B-4 为本公司新开发6KG轻型机械手， + c
+ c
运动范围大。结构轻巧，速度快，所以完全能够胜任 + c + c
普通冲压机的节奏及工艺要求

Ÿ
1 $ %
Ÿ

. 䉛⾫
ᱦᷜ᝷∁ڜ䔊ᣑప

ᱦᷜ᝷ᏁᏓႵ㷱ప
