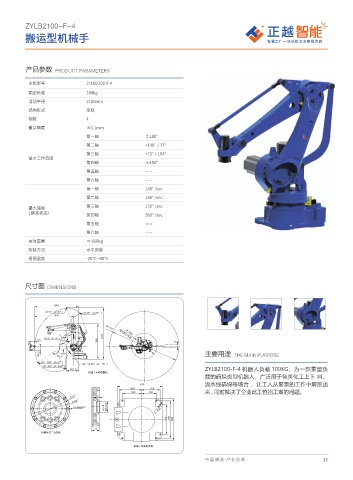

ZYLB2100-F-4

搬运型机械手

产品参数 PRODUCT PARAMETERS
主机型号 ZYLB2100-F-4
额定负载 100kg
活动半径 2100mm
结构形式 串联
轴数 4
重复精度 ±0.1mm
第一轴 ±180°
第二轴 +140° /-77°
第三轴 +75° /-184°
最大工作范围
第四轴 ±450°
第五轴 -----
第六轴 -----
第一轴 148° /sec
第二轴 148° /sec
第三轴 150° /sec
最大速度
( 额定状态）
第四轴 360° /sec
第五轴 -----
第六轴 -----
本体重量 ≈ 650kg
安装方式 水平安装
周围温度 -20℃ ~80℃

尺寸图 DIMENSIONS

+ c + c + c + c

c Ÿ
c c ᐦ䃚ᰬᄻࡶᒰ
Ÿ
c
+ c + c c c
c
c
c c 主要用途 THE MAIN PURPOSE
+ c + c + c + c
+ c + c ZYLB2100-F-4 机器人负载 100KG，为一款重型负

ᱦᷜ᝷䓼ߔ㠯ఠప
载的码垛类型机器人，广泛用于各类化工上下 料、
流水线码垛等场合 ，让工人从繁重的工作中解脱出

来 , 同时解决了企业此工位招工难的问题。
%
%
Ÿ
. ⌝ %

ᱦᷜ᝷∁ڜ䔊ᣑప
ᱦᷜ᝷ᏁᏓႵ㷱ప
中国制造·产业创新 12
