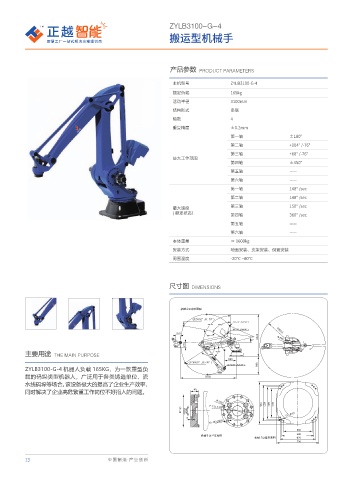

Page 22 - 江苏正越智能设备有限公司（样本）

ZYLB3100-G-4

搬运型机械手

产品参数 PRODUCT PARAMETERS
主机型号 ZYLB3100-G-4
额定负载 165kg
活动半径 3100mm
结构形式 串联
轴数 4
重复精度 ±0.2mm
第一轴 ±180°
第二轴 +104° /-76°
第三轴 +68° /-76°
最大工作范围
第四轴 ±450°
第五轴 -----
第六轴 -----
第一轴 148° /sec
第二轴 148° /sec
第三轴 150° /sec
最大速度
( 额定状态）
第四轴 360° /sec
第五轴 -----
第六轴 -----
本体重量 ≈ 1600kg
安装方式 地面安装、支架安装、倒置安装
周围温度 -20℃ ~80℃

尺寸图 DIMENSIONS

ᱦᷜ᝷䓼ߔ㠯ఠప
+ c + c
+ c + c
c c
+ c + c 3

c
c Ÿ

c
c
主要用途 THE MAIN PURPOSE c

+ c + c
+ c + c
ZYLB3100-G-4 机器人负载 165KG，为一款重型负
载的码垛类型机器人，广泛用于各类铸造单位、流
水线码垛等场合。该设备极大的提高了企业生产效率，
同时解决了企业高危繁重工作岗位不好招人的问题。
Ÿ
Ÿ Ÿ 1 $ % Ÿ

. ⌝

ᱦᷜ᝷∁ڜ䔊ᣑప
ᱦᷜ᝷ᏁᏓႵ㷱ప
