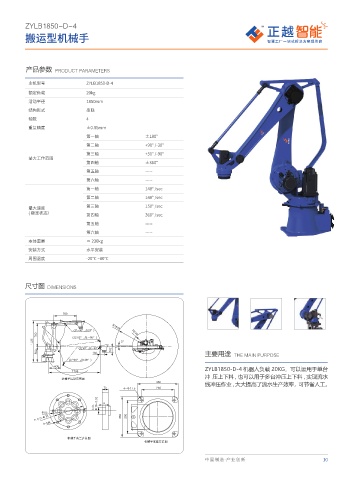

Page 19 - 江苏正越智能设备有限公司（样本）

ZYLB1850-D-4

搬运型机械手

产品参数 PRODUCT PARAMETERS
主机型号 ZYLB1850-D-4
额定负载 20kg
活动半径 1850mm
结构形式 串联
轴数 4
重复精度 ±0.05mm
第一轴 ±180°
第二轴 +90° /-30°
第三轴 +51° /-90°
最大工作范围
第四轴 ±360°
第五轴 -----
第六轴 -----
第一轴 148° /sec
第二轴 148° /sec
第三轴 150° /sec
最大速度
( 额定状态）
第四轴 360° /sec
第五轴 -----
第六轴 -----
本体重量 ≈ 230kg
安装方式 水平安装
周围温度 -20℃ ~80℃

尺寸图 DIMENSIONS

+ c + c 3 3
+ c + c
c
+ c + c
主要用途 THE MAIN PURPOSE
+ c + c
ZYLB1850-D-4 机器人负载 20KG，可以运用于单台

冲 压上下料 , 也可以用于多台冲压上下料 , 实现流水
ᱦᷜ᝷䓼ߔ㠯ఠప
线冲压作业 , 大大提高了流水生产效率，可节省人工。
Ÿ
Ÿ

Ÿ
1 $ % Ÿ
.

ᱦᷜ᝷∁ڜ䔊ᣑప
ᱦᷜ᝷ᏁᏓႵ㷱ప

中国制造·产业创新 10
