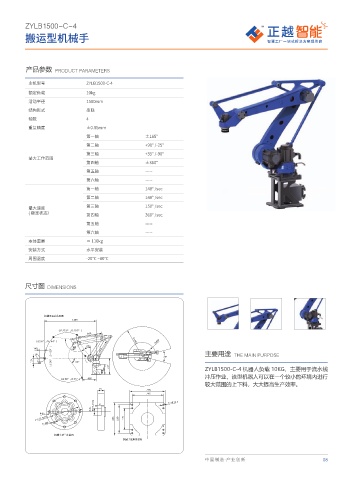

Page 17 - 江苏正越智能设备有限公司（样本）

ZYLB1500-C-4

搬运型机械手

产品参数 PRODUCT PARAMETERS
主机型号 ZYLB1500-C-4
额定负载 10kg
活动半径 1500mm
结构形式 串联
轴数 4
重复精度 ±0.05mm
第一轴 ±165°
第二轴 +90° /-25°
第三轴 +35° /-90°
最大工作范围
第四轴 ±360°
第五轴 -----
第六轴 -----
第一轴 148° /sec
第二轴 148° /sec
第三轴 150° /sec
最大速度
( 额定状态）
第四轴 360° /sec
第五轴 -----
第六轴 -----
本体重量 ≈ 110kg
安装方式 水平安装
周围温度 -20℃ ~80℃

尺寸图 DIMENSIONS

ᱦᷜ᝷䓼ߔ㠯ఠప

+ c + c

+ c + c 3 3
c
+ c + c c 主要用途 THE MAIN PURPOSE
c
c
ZYLB1500-C-4 机器人负载 10KG，主要用于流水线
冲压作业，该型机器人可以在一个较小的环境内进行
+ c + c
较大范围的上下料，大大提高生产效率。

Ÿ Ÿ

Ÿ
1 $ % Ÿ
.
ᱦᷜ᝷∁ڜ䔊ᣑప
ᱦᷜ᝷ᏁᏓႵ㷱ప

中国制造·产业创新 08
