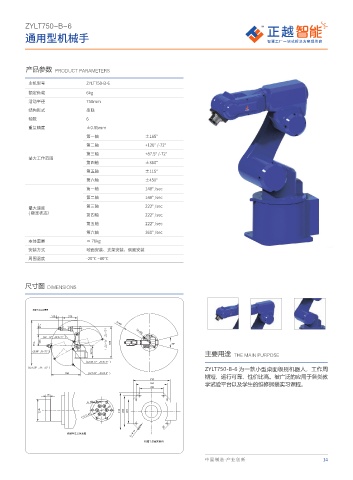

ZYLT750-B-6

通用型机械手

产品参数 PRODUCT PARAMETERS
主机型号 ZYLT750-B-6
额定负载 6kg
活动半径 750mm
结构形式 串联
轴数 6
重复精度 ±0.05mm
第一轴 ±165°
第二轴 +120° /-72°
第三轴 +87.5° /-72°
最大工作范围
第四轴 ±360°
第五轴 ±115°
第六轴 ±450°
第一轴 148° /sec
第二轴 148° /sec
第三轴 222° /sec
最大速度
( 额定状态）
第四轴 222° /sec
第五轴 222° /sec
第六轴 360° /sec
本体重量 ≈ 70kg
安装方式 地面安装、支架安装、倒置安装
周围温度 -20℃ ~80℃

尺寸图 DIMENSIONS

ᱦᷜ᝷䓼ߔ㠯ఠప
3

+ c + c + c + c ¦®
c

+ c + c 主要用途 THE MAIN PURPOSE
+ c + c
ZYLT750-B-6 为一款小型桌面级别机器人，工作周
+ c + c
+ c + c
期短、运行可靠、性价比高。被广泛的应用于各类教

学试验平台以及学生的维修拆装实习课程。

.

1 $ %
Ÿ

ᱦᷜ᝷∁ڜ䔊ᣑప Ÿ
ᱦᷜ᝷ᏁᏓႵ㷱ప

中国制造·产业创新 14
