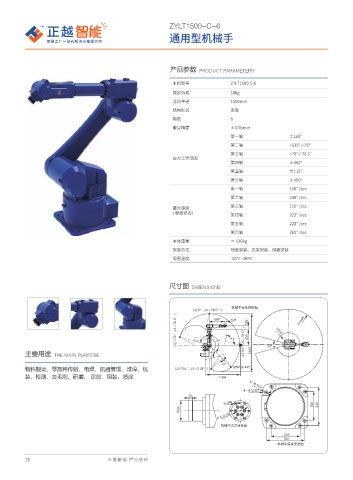

Page 24 - 江苏正越智能设备有限公司（样本）

ZYLT1500-C-6

通用型机械手

产品参数 PRODUCT PARAMETERS
主机型号 ZYLT1500-C-6
额定负载 10kg
活动半径 1500mm
结构形式 串联
轴数 6
重复精度 ±0.05mm
第一轴 ±165°
第二轴 +135° /-75°
第三轴 +78° /-76.5°
最大工作范围
第四轴 ±360°
第五轴 ±115°
第六轴 ±450°
第一轴 148° /sec
第二轴 148° /sec
第三轴 150° /sec
最大速度
( 额定状态）
第四轴 222° /sec
第五轴 222° /sec
第六轴 360° /sec
本体重量 ≈ 120kg
安装方式 地面安装、支架安装、倒置安装
周围温度 -20℃ ~80℃

尺寸图 DIMENSIONS

ᱦᷜ᝷䓼ߔ㠯ఠప
+ c + c
+ c + c c c c 3 3

c + c + c c
主要用途 THE MAIN PURPOSE
c
物料搬运、零部件传输、电焊、机器管理、堆垛、包 + c + c + c + c
装、检测、去毛刺、研磨、 涂胶、组装、喷涂

Ÿ
Ÿ ⌝

.
Ÿ
1 $ %
ᱦᷜ᝷∁ڜ䔊ᣑప

ᱦᷜ᝷ᏁᏓႵ㷱ప
