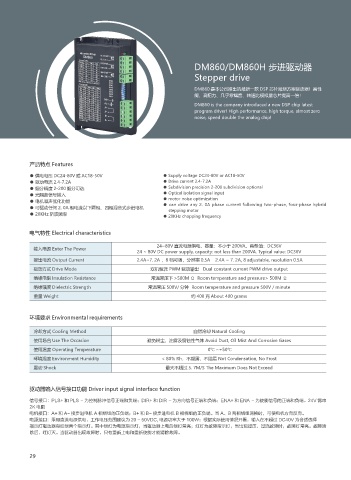

DM860/DM860H 步进驱动器
Stepper drive

DM860 是本公司推出的最新一款 DSP 芯片最新方案驱动器！高性
能、高扭力、几乎零噪音、转速比模拟量芯片提高一倍！
DM860 is the company introduced a new DSP chip latest
program driver! High performance, high torque, almost zero
noise, speed double the analog chip!

产品特点 Features

● 供电电压 DC24-80V 或 AC18-50V ● Supply voltage DC24-80V or AC18-50V
● 驱动电流 2.4-7.2A ● Drive current 2.4-7.2A
● 细分精度 2-200 细分可选 ● Subdivision precision 2-200 subdivision optional
● 光隔离信号输入 ● Optical isolation signal input
● 电机噪声优化功能 ● motor noise optimization
● 可驱动任何 2. 0A 相电流以下两相、四相混合式步进电机 ● can drive any 2. 0A phase current following two-phase, four-phase hybrid
stepping motor
● 20KHz 斩波频率 ● 20KHz chopping frequency

电气特性 Electrical characteristics

24~80V 直流电源供电，容量：不小于 200VA。典型值：DC36V
输入电源 Enter The Power
24 ~ 80V DC power supply, capacity: not less than 200VA. Typical value: DC36V
输出电流 Output Current 2.4A~7. 2A ，8 档可调，分辨率 0.5A 2.4A ~ 7. 2A, 8 adjustable, resolution 0.5A
驱动方式 Drive Mode 双机恒流 PWM 驱动输出 Dual constant current PWM drive output
绝缘电阻 Insulation Resistance 常温常压下 >500M Ω Room temperature and pressure> 500M Ω
绝缘强度 Dielectric Strength 常温常压 500V/ 分钟 Room temperature and pressure 500V / minute
重量 Weight 约 400 克 About 400 grams

环境要求 Environmental requirements
冷却方式 Cooling Method 自然冷却 Natural Cooling
使用场合 Use The Occasion 避免粉尘、油雾及腐蚀性气体 Avoid Dust, Oil Mist And Corrosive Gases
使用温度 Operating Temperature 0℃ ~+50℃
环境湿度 Environment Humidity < 80% Rh，不凝露，不结霜 Not Condensation, No Frost
震动 Shock 最大不超过 5. 7M/S The Maximum Does Not Exceed

驱动器输入信号接口功能 Driver input signal interface function

信号接口：PLS+ 和 PLS - 为控制脉冲信号正端和负端；DIR+ 和 DIR - 为方向信号正端和负端；ENA+ 和 ENA - 为使能信号的正端和负端。24V 需串
2K 电阻
电机接口：A+ 和 A- 接步进电机 A 相绕组的正负端；B+ 和 B- 接步进电机 B 相绕组的正负端。当 A、B 两相绕组调换时，可使电机方向反向。
电源接口：采用直流电源供电，工作电压范围建议为 20 - 50VDC, 电源功率大于 100W；根据实际使用情况开看，输入在不超过 DC40V 为合适选择
指示灯驱动器有红绿两个指示灯。其中绿灯为电源指示灯，当驱动器上电后绿灯常亮；红灯为故障指示灯，当出现过压、过流故障时，故障灯常亮。故障清
除后，红灯灭。当驱动器出现故障时，只有重新上电和重新使能才能清除故障。
