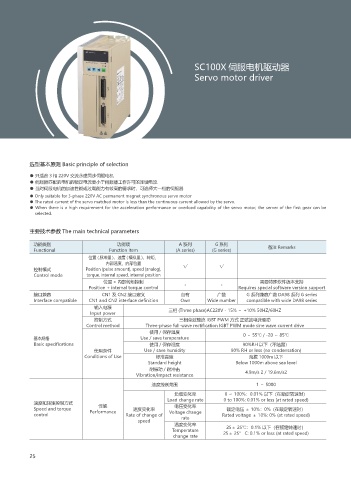

SC100X 伺服电机驱动器
Servo motor driver

选型基本原则 Basic principle of selection

● 只适合 3 相 220V 交流永磁同步伺服电机
● 伺服器匹配的电机的额定电流要小于伺服器工作许可的连续电流
● 当对伺服电机的加速性能或过载能力有较高的要求时，可选择大一档的伺服器
● Only suitable for 3-phase 220V AC permanent magnet synchronous servo motor
● The rated current of the servo matched motor is less than the continuous current allowed by the servo.
● When there is a high requirement for the acceleration performance or overload capability of the servo motor, the server of the first gear can be
selected.

主要技术参数 The main technical parameters

功能类别 功能项 A 系列 G 系列 备注 Remarks
Functional Function item (A series) (G series)
位置 ( 脉冲量 )、速度 ( 模拟量 )、转矩、
内部速度、内部位置
控制模式 Position (pulse amount), speed (analog), √ √
Control mode torque, internal speed, internal position
位置 + 内部转矩控制 需要特殊软件版本支持
Position + internal torque control - - Requires special software version support
接口兼容 CN1 及 CN2 接口定义 自有 广数 G 系列兼容广数 DA98 系列 G series
Interface compatible CN1 and CN2 interface definition Own Wide number compatible with wide DA98 series
输入电源
Input power 三相 (Three phase)AC220V - 15% ～ +10% 50HZ/60HZ
控制方式 三相全波整流 IGBT PWM 方式 正弦波电流驱动
Control method Three-phase full-wave rectification IGBT PWM mode sine wave current drive
使用 / 保存温度
基本规格 Use / save temperature 0～55℃ / -20 ～ 85℃
Basic specifications 使用 / 保存湿度 90%RH 以下（不结露）
使用条件 Use / save humidity 90% RH or less (no condensation)
Conditions of Use 标准高度 海拔 1000m 以下
Standard height Below 1000m above sea level
耐振动 / 耐冲击
Vibration/impact resistance 4.9m/s 2 / 19.6m/s2
速度控制范围 1 ～ 5000
负载变化率 0 ～ 100%：0.01% 以下（在额定转速时）
Load change rate 0 to 100%: 0.01% or less (at rated speed)
速度和转矩控制方式 性能 电压变化率
Speed and torque Performance 速度变化率 Voltage change 额定电压 ± 10%：0%（在额定转速时）
control Rate of change of rate Rated voltage ± 10%: 0% (at rated speed)
speed
温度变化率
25± 25℃：0.1% 以下（在额定转速时）
Temperature 25± 25° C: 0.1% or less (at rated speed)
change rate
