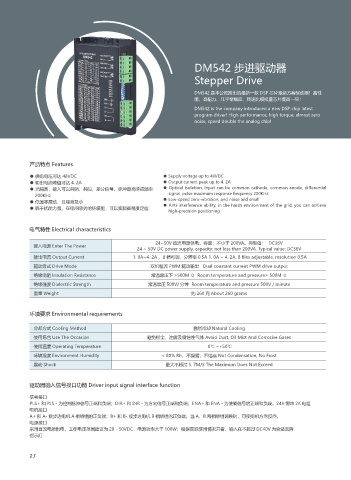

DM542 步进驱动器

Stepper Drive

DM542 是本公司推出的最新一款 DSP 芯片最新方案驱动器！高性
能、高扭力、几乎零噪音、转速比模拟量芯片提高一倍！
DM542 is the company introduced a new DSP chip latest
program driver! High performance, high torque, almost zero
noise, speed double the analog chip!

产品特点 Features

● 供电电压可达 48VDC ● Supply voltage up to 48VDC
● 输出电流峰值可达 4. 2A ● Output current peak up to 4. 2A
● 光隔离，输入可以共阴，共阳，差分信号，脉冲最高响应频率 ● Optical isolation, input can be common cathode, common anode, differential
200KHz signal, pulse maximum response frequency 200KHz
● 低速零震动，且噪音及小 ● Low-speed zero-vibration, and noise and small
● 抗干扰能力强，在电网恶劣的环境里，可以实现高精度定位 ● Anti-interference ability, in the harsh environment of the grid, you can achieve
high-precision positioning

电气特性 Electrical characteristics

24~50V 直流电源供电，容量：不小于 200VA。典型值： DC36V
输入电源 Enter The Power
24 ~ 50V DC power supply, capacity: not less than 200VA. Typical value: DC36V
输出电流 Output Current 1. 0A~4. 2A ，8 档可调，分辨率 0.5A 1. 0A ~ 4. 2A, 8 files adjustable, resolution 0.5A
驱动方式 Drive Mode 双机恒流 PWM 驱动输出 Dual constant current PWM drive output
绝缘电阻 Insulation Resistance 常温常压下 >500M Ω Room temperature and pressure> 500M Ω
绝缘强度 Dielectric Strength 常温常压 500V/ 分钟 Room temperature and pressure 500V / minute
重量 Weight 约 260 克 About 260 grams

环境要求 Environmental requirements

冷却方式 Cooling Method 自然冷却 Natural Cooling
使用场合 Use The Occasion 避免粉尘、油雾及腐蚀性气体 Avoid Dust, Oil Mist And Corrosive Gases
使用温度 Operating Temperature 0℃ ~+50℃
环境湿度 Environment Humidity < 80% Rh，不凝露，不结霜 Not Condensation, No Frost
震动 Shock 最大不超过 5. 7M/S The Maximum Does Not Exceed

驱动器输入信号接口功能 Driver input signal interface function

信号接口
PLS+ 和 PLS - 为控制脉冲信号正端和负端；DIR+ 和 DIR - 为方向信号正端和负端；ENA+ 和 ENA - 为使能信号的正端和负端。24V 需串 2K 电阻
电机接口
A+ 和 A- 接步进电机 A 相绕组的正负端；B+ 和 B- 接步进电机 B 相绕组的正负端。当 A、B 两相绕组调换时，可使电机方向反向。
电源接口
采用直流电源供电，工作电压范围建议为 20 - 50VDC．电源功率大于 100W；根据实际使用情况开看，输入在不超过 DC40V 为合适选择
指示灯
