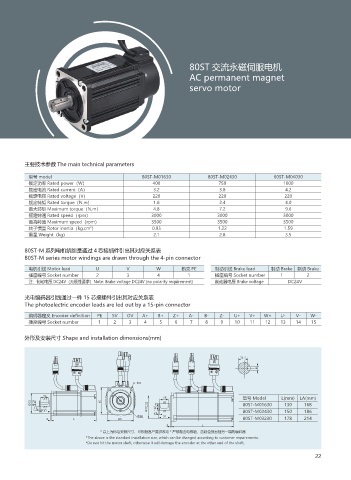

80ST 交流永磁伺服电机
AC permanent magnet

servo motor

主要技术参数 The main technical parameters

型号 model 80ST-M01630 80ST-M02430 60ST-M04030
额定功率 Rated power（W） 400 750 1000
额定电流 Rated current（A） 3.2 3.8 4.2
额定电压 Rated voltage（V） 220 220 220
额定转矩 Rated torque（N.m） 1.6 2.4 4.0
最大转矩 Maximum torque（N.m） 4.8 7.2 9.6
额定转速 Rated speed（rpm） 3000 3000 3000
最高转速 Maximum speed（rpm） 3500 3500 3500
转子惯量 Rotor inertia（kg.cm ） 0.93 1.22 1.59
2
重量 Weight（kg） 2.1 2.8 3.5

80ST-M 系列电机绕组是通过 4 芯接插件引出其对应关系表
80ST-M series motor windings are drawn through the 4-pin connector
电机引线 Motor lead U V W 机壳 PE 制动引线 Brake lead 制动 Brake 制动 Brake
插座编号 Socket number 2 3 4 1 插座编号 Socket number 1 2
注：制动电压 DC24V（无极性要求）Note: Brake voltage DC24V (no polarity requirement) 制动器电压 Brake voltage DC24V

光电编码器引线通过一件 15 芯接插件引出其对应关系表
The photoelectric encoder leads are led out by a 15-pin connector
编码器定义 Encoder definition PE 5V OV A+ B+ Z+ A- B- Z- U+ V+ W+ U- V- W-
插座编号 Socket number 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

外形及安装尺寸 Shape and installation dimensions(mm)

Ð

" 型号 Model L(mm) LA(mm)
Ð Ð " 80ST-M01630 130 168
" Ð
" 80ST-M02430 150 186

Ð
- 80ST-M03230 178 214
-
* 以上为标准安装尺寸，可根据客户要求改动 * 严禁敲击电机轴，否则会损害轴另一端的编码器
*The above is the standard installation size, which can be changed according to customer requirements.
*Do not hit the motor shaft, otherwise it will damage the encoder at the other end of the shaft.
