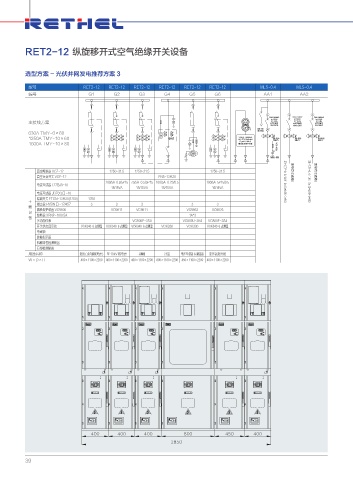

RET2-12 纵旋移开式空气绝缘开关设备

选型方案 - 光伏并网发电推荐方案 3

型号 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 MLS-0.4 MLS-0.4
编号 G1 G2 G3 G4 G5 G6 AA1 AA2

主接线方案

630A TMY-6×60
1250A TMY-10×60
1600A TMY-10×80

真空断路器 VGZ-12 1250-31.5 1250-31.5 1250-31.5
真空负荷开关 VGF-12 FN5-12/630
200/5A 0.5/5P15 75/5A 0.5/5P15 100/5A 0.2S/0.5 100/5A 5P15/0.5
电流互感器 LZZBJ9-10
15/15VA 15/15VA 15/15VA 15/15VA
电压互感器 JDZ(X) □ -10
隔离开关 FTGN-12/630(1250) 1250
主 避雷器 HY5W □ -17/45Z 3 3 3 3 3
要 微机保护装置 VG9600 VG9611 VG9611 VG9663 VG9625
设 熔断器 XRNP-10/0.5A 1A*3
备
多功能仪表 VG800E-3S4 VG800U-3K4 VG800E-3S4
开关状态显示仪 VGK340 6 点测温 VGK340 6 点测温 VGK340 6 点测温 VGK330 VGK330 VGK340 6 点测温
电磁锁
故障指示器
机械特性检测装置
局部检测装置
用途名称 进线 ( 引自原配电房 ) 至 10kV 配电房 并网柜 计量 电压互感器 & 避雷器 变压器进出柜
W×D×H 400×1100×2200 400×1100×2200 400×1100×2200 800×1100×2200 450×1100×2200 400×1100×2200
