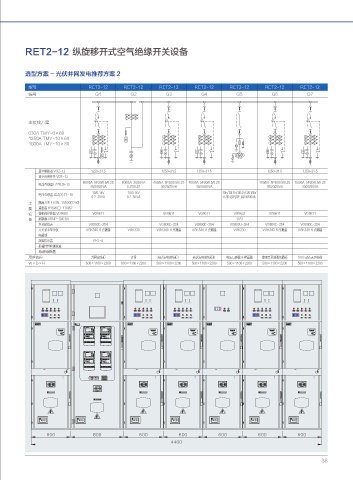

RET2-12 纵旋移开式空气绝缘开关设备

选型方案 - 光伏并网发电推荐方案 2

型号 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12
编号 G1 G2 G3 G4 G5 G6 G7

主接线方案

630A TMY-6×60
1250A TMY-10×60
1600A TMY-10×80

真空断路器 VGZ-12 1250-31.5 1250-31.5 1250-31.5 1250-31.5 1250-31.5
真空负荷开关 VGF-12
800/5A 5P30/0.5/0.2S 800/5A 30/30VA 400/5A 5P30/0.5/0.2S 400/5A 5P30/0.5/0.2S 100/5A 5P30/0.5/0.2S 150/5A 5P30/0.5/0.2S
电流互感器 LZZBJ9-10
30/20/20VA 0.2S/0.2S 30/20/20VA 30/20/20VA 30/20/20VA 30/20/20VA
10/0.1kV 10/0.1kV 10/√3/0.1/√3/0.1/√3/0.1/3kV
电压互感器 JDZ(X) □ -10
0.2 30VA 0.2 30VA 0.2/0.5(3P)/3P 50/75/100VA
主 隔离开关 FTGN-12/630(1250)
要 避雷器 HY5W □ -17/45Z
设 微机保护装置 VG9600 VG9611 VG9611 VG9611 VG9633 VG9611 VG9611
备 熔断器 XRNP-10/0.5A 1A*3
多功能仪表 VG800E-3S4 VG800E-3S4 VG800E-3S4 VG800U-3K4 VG800E-3S4 VG800E-3S4
开关状态显示仪 VGK340 6 点测温 VGK330 VGK340 6 点测温 VGK340 6 点测温 VGK330 VGK340 6 点测温 VGK340 6 点测温
电磁锁
故障指示器 EKL-4
机械特性检测装置
局部检测装置
用途名称 并网出线柜 计量 光伏发电进线柜Ⅰ 光伏发电进线柜Ⅱ 电压互感器 & 避雷器 接地变及消弧线圈柜 SVG 动态无功补偿
W×D×H 500×1100×2200 800×1100×2200 500×1100×2200 500×1100×2200 500×1100×2200 500×1100×2200 500×1100×2200
