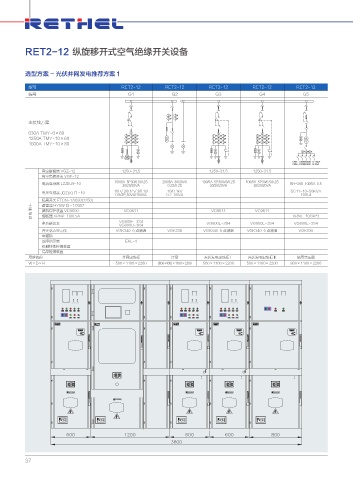

RET2-12 纵旋移开式空气绝缘开关设备

选型方案 - 光伏并网发电推荐方案 1

型号 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12
编号 G1 G2 G3 G4 G5

主接线方案

630A TMY-6×60
1250A TMY-10×60
1600A TMY-10×80

$. . *O "
$. . *O "
真空断路器 VGZ-12 1250-31.5 1250-31.5 1250-31.5
真空负荷开关 VGF-12
150/5A 5P30/0.5/0.2S 200/5A 30/30VA 100/5A 5P30/0.5/0.2S 100/5A 5P30/0.5/0.2S
电流互感器 LZZBJ9-10 BH-0.66 100/5A 0.5
30/20/20VA 0.2S/0.2S 30/20/20VA 30/20/20VA
10/0.1kV
电压互感器 JDZ(X) □ -10 10/ √ 3/0.1/ √ 3/0.1/3 0.2 30VA SC11-10-50KVA
10/0.4
0.5/3P,30VA/100VA
隔离开关 FTGN-12/630(1250)
主 避雷器 HY5W □ -17/45Z
要 微机保护装置 VG9600 VG9611 VG9611 VG9611
设
备 熔断器 XRNP-10/0.5A XRNT-10/3A*3
VG800E-3S4
多功能仪表 VG800E-3S4 VG800E-3S4 VG800E-3S4
VG800U-3K4
开关状态显示仪 VGK340 6 点测温 VGK330 VGK340 6 点测温 VGK340 6 点测温 VGK330
电磁锁
故障指示器 EKL-4
机械特性检测装置
局部检测装置
用途名称 并网出线柜 计量 光伏发电出线柜Ⅰ 光伏发电出线柜Ⅱ 站用变压器
W×D×H 500×1100×2200 (800+400)×1100×2200 500×1100×2200 500×1100×2200 800×1100×2200
