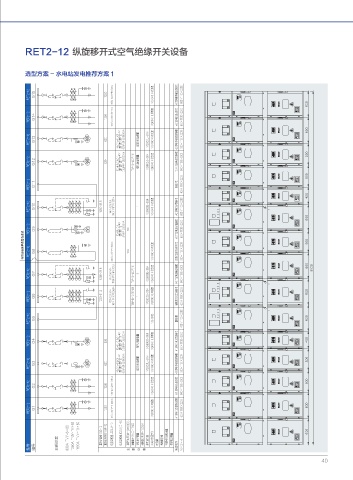

RET2-12 纵旋移开式空气绝缘开关设备

选型方案 - 水电站发电推荐方案 1

RET2-12 G15 1250 50/1A 0.2/10P15 5/20VA VGK340 6 点测温 #2 发电机励磁变进线柜 600×1100×2200

RET2-12 G14 1250 1000/1A 0.2/0.5 10/10VA VGK340 6 点测温 #2 发电机出线柜 600×1100×2200

RET2-12 G13 630 10 0.1 0.1 0.1 kV 3 3 3 3 0.5/3P/6P 25/50/50VA 微机消谐装置 VG800U-3K4 VGK340 6 点测温 #2 发电机电压互感器柜 500×1100×2200

RET2-12 G12 630 10 0.1 0.1 0.1 kV 3 3 3 3 0.5/3P/6P 25/50/50VA TBP-B-12.7F/131 微机消谐装置 VG800U-3K4 VGK340 6 点测温 10.5kV母线电压互感器柜 500×1100×2200

RET2-12 G11 翻排柜 400×1100×2200

RET2-12 G10 1250-31.5 1000/1A 0.2/0.5 5/5VA 1000/1A 10P15/10P15 20/20VA 1 VG800E-3S4 VGK340 6 点测温 #2 发电机断路器柜 600×1100×2200

RET2-12 G9 10 0.1 0.1 kV 3 3 3 3P/6P 50/50VA 630 #2 厂变高压断路器柜 600×1100×2200
ᴈ䶢ڔ㐉㑄ᅻ㩩ネ⃹䔇㏫ RET2-12 G8 2000/1A 0.5/10P15 5/20VA 1600 VGK340 6 点测温 主变低压侧开关柜 600×1100×2200

RET2-12 G7 1250-31.5 50/1A 0.2/0.5 5/5VA 1000/1A 10P15/10P15 20/20VA TBP-B-12.7F/131 1 VG800E-3S4 VGK340 6 点测温 #1 厂变高压断路器柜 600×1100×2200

RET2-12 G6 1250-31.5 1000/1A 0.2/0.5 5/5VA 1000/1A 10P15/10P15 20/20VA TBP-B-12.7F/131 1 VG800E-3S4 VGK340 6 点测温 接地变及消弧线圈柜 600×1100×2200

RET2-12 G5 VGK330 翻排柜 400×1100×2200

RET2-12 G4 630 10 0.1 0.1 0.1 kV 3 3 3 3 0.5/3P/6P 25/50/50VA 微机消谐装置 VG800U-3K4 VGK340 6 点测温 #1 发电机电压互感器柜 500×1100×2200

RET2-12 G3 630 10 0.1 0.1 0.1 kV 3 3 3 3 0.5/3P/6P 25/50/50VA 微机消谐装置 VG800U-3K4 VGK340 6 点测温 #1 发电机电压互感器柜 500×1100×2200

RET2-12 G2 1250 1000/1A 0.2/0.5 10/10VA VGK340 6 点测温 #1 发电机出线柜 600×1100×2200

RET2-12 G1 1250 50/1A 0.2/10P15 5/20VA VGK340 6 点测温 #1 发电机励磁变进线柜 600×1100×2200

型号 编号 主接线方案 630A TMY-6×60 1250A TMY-10×60 1600A TMY-10×80 真空断路器 VGZ-12 真空负荷开关 VGF-12 电流互感器 LZZBJ9-10 电压互感器 JDZ(X) □ -10 隔离开关FTGN-12/630(1250) 主 避雷器 HY5W □ -17/45Z 要 微机保护装置 设 熔断器 XRNP-10/0.5A 备 多功能仪表 开关状态显示仪 电磁锁 故障指示器 机械特性检测装置 局部检测装置 用途名称 W×D×H
