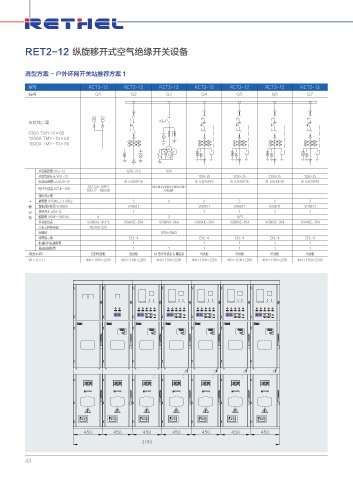

RET2-12        纵旋移开式空气绝缘开关设备



          选型方案 - 户外环网开关站推荐方案 1

           型号                  RET2-12     RET2-12     RET2-12     RET2-12     RET2-12    RET2-12     RET2-12
           编号                    G1          G2          G3          G4          G5          G6          G7




           主接线方案

           630A TMY-6×60
           1250A TMY-10×60
           1600A TMY-10×80




              真空断路器 VGZ-12                  1250-31.5    630
              真空负荷开关 VGF-12                                         1250-25     1250-25     1250-25     1250-25
              电流互感器 LZZBJ9-10              /5  0.5/10P15           /5  0.5/10P15  /5  0.5/10P15  /5  0.5/10P15  /5  0.5/10P15
                               JDZ12A-10R*2
              电压互感器 JSZJK-10R  10/0.22   1000VA     10/√3/0.1/√0.3/0.1/√3/0.1/√3/0.1
                                                        0.2/0.5/6P
              带电显示器
           主  避雷器 HY5W □ -17/45Z              3           3           3          3           3           3
           要  微机保护装置 VG9600                 VG9611                  VG9611      VG9611      VG9611      VG9611
           设  接地开关 JZN-12                     1                       1          1           1           1
           备  熔断器 XRNP-10/0.5A    4                       3                      1A*3
              多功能仪表           VG800U-3K1*2  VG800E-3S4  VG800U-3K4  VG800E-3S4  VG800E-3S4  VG800E-3S4  VG800E-3S4
              分布式控制电源          RD100-220
              电磁锁                                      DSN-BMZ/
              故障指示器                         EKL-4                   EKL-4       EKL-4       EKL-4       EKL-4
              机械特性检测装置                        1                       1          1           1           1
              局部检测装置                          1           1           1          1           1           1
           用途名称                 控制电源柜        进线柜     1# 电压互感器 & 避雷器  出线柜        出线柜         出线柜         出线柜
           W×D×H              450×1100×2200  450×1100×2200  450×1100×2200  450×1100×2200  450×1100×2200  450×1100×2200  450×1100×2200
