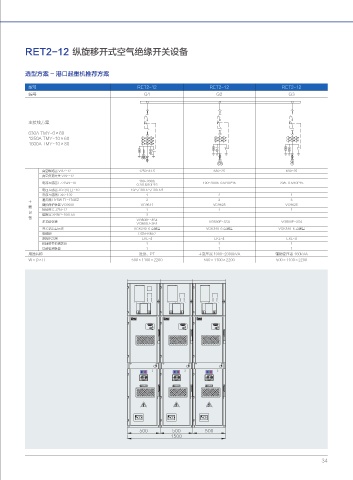

RET2-12 纵旋移开式空气绝缘开关设备

选型方案 - 港口起重机推荐方案

型号 RET2-12 RET2-12 RET2-12
编号 G1 G2 G3

主接线方案

630A TMY-6×60
1250A TMY-10×60
1600A TMY-10×80

真空断路器 VGZ-12 1250-31.5 630-25 630-25
真空负荷开关 VGF-12
100-200/5
电流互感器 LZZBJ9-10 100-200/5 0.5/10P15 20/5 0.5/10P15
0.2/0.5/10P15
电压互感器 JDZ(X) □ -10 10/ √ 3/0.1/ √ 3/0.1/3
零序互感器 LXK-120 1 2 1
避雷器 HY5W □ -17/45Z 3 3 3
主
要 微机保护装置 VG9600 VG9611 VG9625 VG9625
1
1
接地开关 JZN-12
1
设 熔断器 XRNP-10/0.5A 3
备 VG800E-3S4
多功能仪表 VG800E-3S4 VG800E-3S4
VG800U-3K4
开关状态显示仪 VGK340 6 点测温 VGK340 6 点测温 VGK340 6 点测温
电磁锁 DSN-BMZ/
故障指示器 EKL-4 EKL-4 EKL-4
机械特性检测装置 1 1 1
局部检测装置 1 1 1
用途名称 进线、PT 主变压器 1000~2000kVA 辅助变压器 160kVA
W×D×H 500×1100×2200 500×1100×2200 500×1100×2200

34
