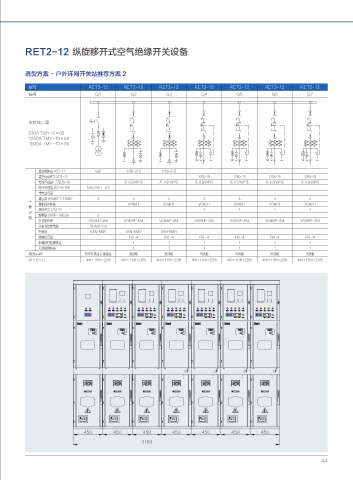

RET2-12 纵旋移开式空气绝缘开关设备

选型方案 - 户外环网开关站推荐方案 2

型号 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12
编号 G1 G2 G3 G4 G5 G6 G7

主接线方案

630A TMY-6×60
1250A TMY-10×60
1600A TMY-10×80

真空断路器 VGZ-12 630 1250-31.5 1250-31.5
真空负荷开关 VGF-12 1250-25 1250-25 1250-25 1250-25
电流互感器 LZZBJ9-10 /5 0.5/10P15 /5 0.5/10P15 /5 0.5/10P15 /5 0.5/10P15 /5 0.5/10P15 /5 0.5/10P15
电压互感器 JDZ10-10R 10/0.22/0.1 0.5
带电显示器
避雷器 HY5W □ -17/45Z 3 3 3 3 3 3 3
主 微机保护装置 VG9611 VG9611 VG9611 VG9611 VG9611 VG9611
要 接地开关 JZN-12 1 1 1 1
设 熔断器 XRNP-10/0.5A 3
备
多功能仪表 VG800U-3K4 VG800E-3S4 VG800E-3S4 VG800E-3S4 VG800E-3S4 VG800E-3S4 VG800E-3S4
分布式控制电源 RD100-220
电磁锁 DSN-BMZ/ DSN-BMZ/ DSN-BMZ/
故障指示器 EKL-4 EKL-4 EKL-4 EKL-4 EKL-4 EKL-4
机械特性检测装置 1 1 1 1 1 1
局部检测装置 1 1 1 1 1 1
用途名称 电压互感器 & 避雷器 进线柜 进线柜 出线柜 出线柜 出线柜 出线柜
W×D×H 450×1100×2200 450×1100×2200 450×1100×2200 450×1100×2200 450×1100×2200 450×1100×2200 450×1100×2200

44
