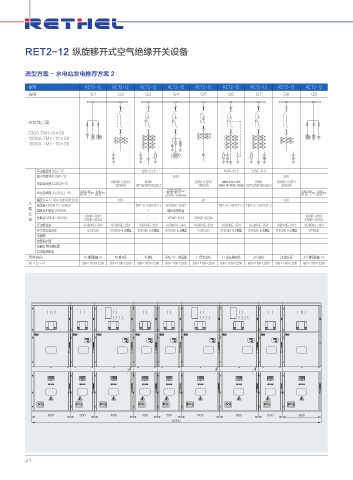

RET2-12 纵旋移开式空气绝缘开关设备

选型方案 - 水电站发电推荐方案 2

型号 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12
编号 G1 G2 G3 G4 G5 G6 G7 G8 G9

主接线方案

630A TMY-6×60
1250A TMY-10×60
1600A TMY-10×80

真空断路器 VGZ-12 1250-31.5 1600-31.5 1250-31.5
真空负荷开关 VGF-12 630 630
600/5A 0.2/0.5 800/5 20/5A 0.2/0.5 1500/5A 0.2/0..5 5/5VA 800/5 600/5A 0.2/0.5
电流互感器 LZZBJ9-10
10/10VA 10P15/10P15/0.5/0.2 10/10VA 1500/1A 10P15/10P15 20/20VA 10P15/10P15/0.5/0.2 10/10VA
6 0.1 0.1 0.1
kV
电压互感器 JDZ(X) □ -10 6 0.1 0.1 kV 6 0.1 kV 0.5/3P/6P 25/50/50VA 6 0.1 0.1 kV 6 0.1 kV
3 3 3 3
3 3
3 3 3
3 3
3 3 3
隔离开关 FTGN-12/630(1250) 630 20 630
主 避雷器 HY5W □ -17/45Z TBP-A-7.6F/131-J HY5WZ-10/27 TBP-A-7.6F/131-J TBP-A-7.6F/131-J
要 微机保护装置 VG9600 1 微机消谐装置
设 XRNP-6/1A XRNP-6/1A
备 熔断器 XRNP-10/0.5A XRNP-6/20A XRNP-6/1A XRNP-6/20A XRNP-6/20A
多功能仪表 VG800U-3K4 VG800E-3S4 VG800E-3S4 VG800U-3K4 VG800E-3S4 VG800E-3S4 VG800E-3S4 VG800E-3S4 VG800U-3K4
开关状态显示仪 VGK330 VGK340 6 点测温 VGK340 6 点测温 VGK340 6 点测温 VGK330 VGK340 6 点测温 VGK340 6 点测温 VGK340 6 点测温 VGK330
电磁锁
故障指示器
机械特性检测装置
局部检测装置
用途名称 1G 测量励磁 TV 1# 提升柜 1G进线 母线 TV、避雷器 厂用变出线 1T 低压侧出线 2G 进线 2# 提升柜 2G 测量励磁 TV
W×D×H 800×1100×2200 500×1100×2200 800×1100×2200 500×1100×2200 500×1100×2200 800×1100×2200 800×1100×2200 500×1100×2200 800×1100×2200
