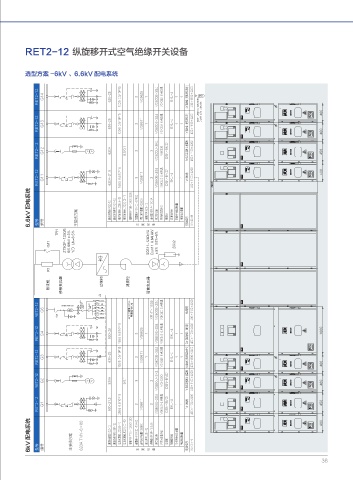

RET2-12 纵旋移开式空气绝缘开关设备
选型方案 -6kV 、6.6kV 配电系统
RET2-12 G14 630-25 100/5 0.5/10P15 3 VG9625 1 VG800E-3S4 VGK340 6 点测温 EKL-4 1 1 2# 馈线柜 ( 低压岸电系统 ) 400×1100×2200 4$# L7" L7 L7
RET2-12 G13 630-25 100/5 0.5/10P15 3 VG9611 1 VG800E-3S4 VGK340 6 点测温 EKL-4 1 1 1# 馈线柜 ( 高压岸电箱 ) 400×1100×2200 % ZO d 6E
RET2-12 G12 630A 6.6/0.1 3 3 VG800U-3K4 VGK330 DSN-BMZ/ 1# 电压互感器 & 避雷器 450×1100×2200
RET2-12 G11 630A-31.5 150/5 0.5/10P15 3 VG9611 3 VG800E-3S4 VGK340 6 点测温 DSN-BMZ/ EKL-4 1 1# 进线 400×1100×2200
配电系统 电流互感器 LZZBJ9-10 电压互感器 JDZ(X) □ -10 隔离开关 FTGN-12/630(1250) 避雷器 HY5W □ -17/45Z 熔断器 XRNP-10/0.5A
6.6kV 型号 编号 主接线方案 真空断路器 VGZ-12 真空负荷开关 VGF-12 主 微机保护装置 VG9600 要 接地开关 JZN-12 设 备 多功能仪表 开关状态显示仪 电磁锁 故障指示器 机械特性检测装置 局部检测装置 用途名称 W×D×H
53
,. ;54(' L7d : % 6L 4$# L7" % ZO L7 d 6E ¢
3
䭼≭ᴈ ⼧Ⱔऄࢷஔ ߋ⢳ᴈ ␐∎ᴈ 䯀⻧ऄࢷஔ
RET2-12 G5 三工位隔离 630A 弹簧操作机构 XRNT-10/35 VG800E-3S4 VGK340 6 点测温 站用变 400×1100×2200
RET2-12 G4 630-25 150/5 0.5/10P15 3 VG9625 1 VG800E-3S4 VGK340 6 点测温 EKL-4 1 1 2# 馈线柜 ( 备用 ) 400×1100×2200
RET2-12 G3 630-25 150/5 0.5/10P15 3 VG9611 1 VG800E-3S4 VGK340 6 点测温 EKL-4 1 1 1#馈线柜(变频电源进线柜) 400×1100×2200
RET2-12 G2 630A 6/0.1 3 3 VG800U-3K4 VGK330 DSN-BMZ/ 1# 电压互感器 & 避雷器 450×1100×2200
RET2-12 G1 630-31.5 250/5 0.5/10P15 3 VG9611 3 VG800E-3S4 VGK340 6 点测温 DSN-BMZ/ EKL-4 1 1 1# 进线 400×1100×2200
配电系统 630A TMY-6×60 真空断路器 VGZ-12 真空负荷开关 VGF-12 电流互感器 LZZBJ9-10 电压互感器 JDZ(X) □ -10 隔离开关 FTGN-12/630(1250) 避雷器 HY5W □ -17/45Z 微机保护装置 VG9600 接地开关 JZN-12 熔断器 XRNP-10/0.5A 开关状态显示仪 机械特性检测装置 局部检测装置
6kV 型号 编号 主接线方案 主 要 设 备 多功能仪表 电磁锁 故障指示器 用途名称 W×D×H
36
