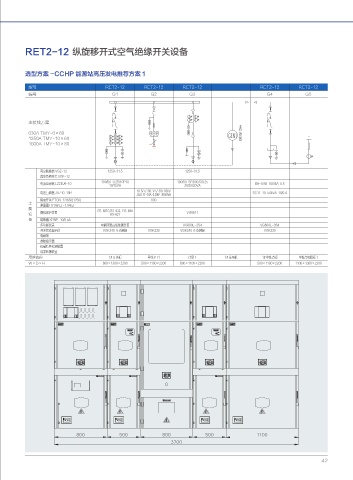

RET2-12 纵旋移开式空气绝缘开关设备

选型方案 -CCHP 能源站高压发电推荐方案 1

型号 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12
编号 G1 G2 G3 G4 G5

主接线方案

630A TMY-6×60
1250A TMY-10×60
1600A TMY-10×80

真空断路器 VGZ-12 1250-31.5 1250-31.5
真空负荷开关 VGF-12
100/5A 0.2S/10P10 100/5A 5P30/0.5/0.2s
电流互感器 LZZBJ9-10 BH-0.66 100/5A 0.5
10/15VA 30/20/20VA
10.5/ √ 3/0.1/ √ 3/0.1/3kV
电压互感器 JDZ10-10R JDZF11-10A 0.2/6P 30/50VA SC11-10-50kVA 10/0.4
隔离开关 FTGN-12/630(1250) 630
主 避雷器 HY5W □ -17/45Z
要 RS-601G,RS-633，RS-644
设 微机保护装置 RS-621 VG9611
备 熔断器 XRNP-10/0.5A
多功能仪表 电能质量在线监测装置 VG800E-3S4 VG800E-3S4
开关状态显示仪 VGK340 6 点测温 VGK330 VGK340 6 点测温 VGK330
电磁锁
故障指示器
机械特性检测装置
局部检测装置
用途名称 1# 开关柜 母线 PT1 计量 1 1# 发电机 1# 中性点柜 中性点电阻柜 1
W×D×H 800×1300×2200 500×1100×2200 800×1100×2200 500×1100×2200 1100×1300×2200

42
