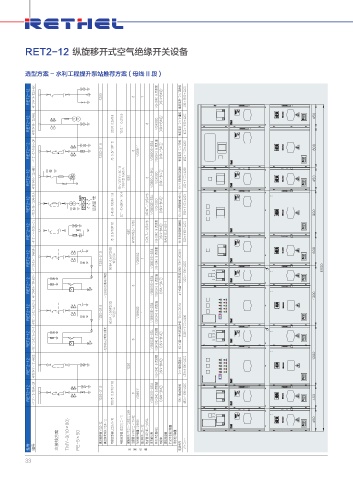

RET2-12 纵旋移开式空气绝缘开关设备

选型方案 - 水利工程提升泵站推荐方案 ( 母线 II 段 )

RET2-12 +F101+19-102AHJX 1250 3 1 VGK340 6 点测温 DSN-BMZ/ 备用电源 10kV 进线柜 450×1100×2200

RET2-12 +F101+18-102AHJL 200/5 0.2s/0.5 10/0.1 0.2/0.5 3 VGK330 DSN-BMZ/ 备用电源 10kV 计量柜 800×1100×2200

RET2-12 +F101+17-103AHQF 1250-31.5 /5 0.5/10P15 3 VG9611 VG800E-3S4 VGK340 6 点测温 DSN-BMZ/ 备用电源 10kV 总柜 450×1100×2200

RET2-12 +F101+16-102AHBV 10/ √ 3/0.1/ √ 3/0.1/3 0.5/6P 级 15/60VA 630 3 VG800U-3K4 VGK330 DSN-BMZ/ 10kV Ⅱ段母线电压互感器柜 450×1100×2200

RET2-12 +F101+15-102AHTLA BH0.66 100/5A 0.5 SC11-10-80kVA 10/0.4 XRNT-10/5A*3 VG800E-3S4 VGK330 DSN-BMZ/ 10kV 2# 站用变压器柜 (80kVA) 900×1100×2200

RET2-12 +F101+14-103AHCM /5 0.5/10P15 630 HY5WS2-17/50 XRNT-10/5A*3 VGK340 6 点测温 DSN-BMZ/ BAM10.5-50-1 10kV Ⅱ段母线电容器及避雷器柜 600×1100×2200

RET2-12 +F101+13-111AHQF-2 1250-31.5 50/5A 0.5/5P20 级 10/20VA VG9632 1 VG800E-3S4 VGK340 6 点测温 #1 机组一体化软启动柜 (10kV)400kW 1200×1100×2200

RET2-12 +F101+13-111AHQF-1 -12/630A,5 常开 3 常闭 3 VG800E-3S4 VGK340 6 点测温 DSN-BMZ/

RET2-12 +F101+12-121AHQF-2 1250-31.5 50/5A 0.5/5P20 级 10/20VA VG9632 1 VG800E-3S4 VGK340 6 点测温 1200×1100×2200

RET2-12 +F101+12-121AHQF-1 -12/630A,5 常开 3 常闭 3 VG800E-3S4 VGK340 6 点测温 DSN-BMZ/ #2 机组一体化软启动柜 (10kV)400kW

RET2-12 +F101+11-101AHQS 1250 VGK340 6 点测温 DSN-BMZ/ 10kV 母线隔离柜 450×1100×2200

RET2-12 +F101+10-103AHQF 1250-31.5 150/5 0.5/10P15 3 VG9611 VG800E-3S4 VGK340 6 点测温 DSN-BMZ/ 10kV 母线联络柜 450×1100×2200

主接线方案 TMY-3(10×80) PE-5×50 真空断路器 VGZ-12 真空负荷开关 VGF-12 电流互感器 LZZBJ9-10 电压互感器 JDZ(X) □ -10 隔离开关 FTGN-12/630(1250) 避雷器 HY5W □ -17/45Z 微机保护装置 VG9600 接地开关 JZN-12 熔断器 XRNP-10/0.5A 多功能仪表 开关状态显示仪 电磁锁 高压电容器 机械特性检测装置 局部检测装置

型号 编号 主 要 设 备 用途名称 W×D×H
