P. 12
FZN25-12D/T630-20
FZRN25-12D/T200-31.5 坚持品质 , 完美细节
户内高压真空负荷开关及熔断器组合电器 STICK TO QUALITY, PERFECT DETAILS

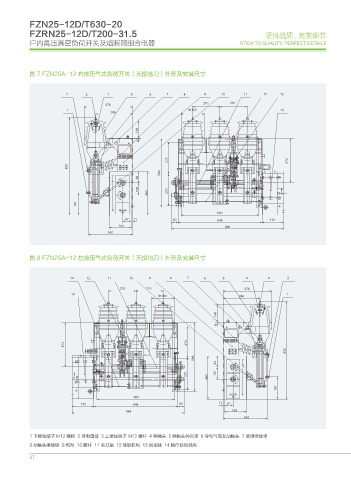

图 7 FZN25A-12 右操压气式负荷开关（无接地刀）外形及安装尺寸
Ð
图 8 FZN25A-12 左操压气式负荷开关（无接地刀）外形及安装尺寸
Ð
1 下接线端子 M12 螺栓 2 导电母排 3 上接线端子 M12 螺杆 4 静触头 5 静触头钟形罩 6 导电气筒及动触头 7 透明绝缘罩
8 动触头绝缘座 9 机架 10 拔杆 11 主刀轴 12 储能机构 13 脱扣轴 14 操作联锁机构
07
