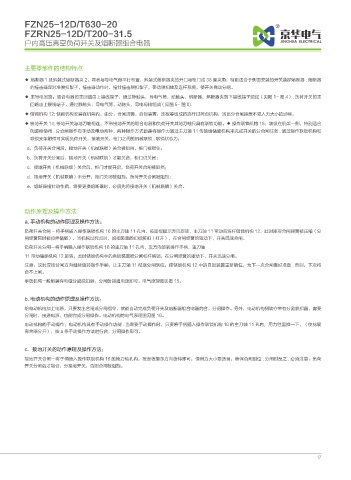

FZN25-12D/T630-20
FZRN25-12D/T200-31.5
户内高压真空负荷开关及熔断器组合电器

主要零部件的结构特点

◆ 熔断器 1 及斜装式熔断器夹 2：两者与导电气筒平行布置，斜装式熔断器夹的开口与柜门成 38 度夹角，特别适合于侧面安装的开关装卸熔断器 . 熔断器
的撞击器应对准脱扣掣子，撞击器动作时，撞针撞击脱扣掣子，带动脱扣轴及连杆系统，使开关自动分闸。
◆ 主导电回路：组合电器的主回路由上接线端子，通过静触头，导电气筒，动触头，熔断器，熔断器夹到下接线端子组成（见图 1- 图 4）. 负荷开关的主
回路由上接线端子，通过静触头，导电气筒，动触头，导电母排组成 ( 见图 5- 图 8).
◆ 储能机构 12: 储能机构安装在机架内，由分，合闸弹簧，自锁装置，连板等组成四连杆过死点机构，因此分合闸速度不受人力大小的影响。
◆ 接地开关 14: 接地开关与地刀轴相连，不带接地开关的组合电器和负荷开关其地刀轴只具有联锁功能。◆ 操作联锁机构 16：装设在机架一侧，特别适合
侧装柜使用 . 分合闸操作有手动及电动两种。两种操作方式都是将操作力通过主刀轴 11 传输给储能机构来完成开关的分合闸任务 . 通过操作联锁机构和
联锁支架附件可实现负荷开关，接地开关，柜门之间的机械联锁 . 联锁状态为：
a．负荷开关合闸后，接地开关（机械联锁）关合被阻挡，柜门被锁住；
b．负荷开关分闸后，接地开关（机械联锁）才能关合，柜门仍关闭；
c．接地开关（机械联锁）关合后，柜门才能开启，负荷开关合闸被阻挡；

d．接地开关（机械联锁）未分开，柜门关闭被阻挡，负荷开关合闸被阻挡；
e．熔断器撞针动作后，需要更换熔断器时，必须先将接地开关（机械联锁）关合。

动作原理及操作方法
a. 手动机构的动作原理及操作方法：
负荷开关合闸 - 将手柄插入操作联锁机构 16 的主刀轴 11 孔内，按面板提示方向旋转，主刀轴 11 带动四连杆储能机构 12，此时矩形合闸弹簧被压缩（分
闸弹簧同时被拉伸储能），当机构过死点时，脱扣装置的扣板解扣（打开），在合闸弹簧的驱动下，开关迅速合闸。
负荷开关分闸—将手柄插入操作联锁机构 16 的主刀轴 11 孔内，反方向旋转操作手柄，主刀轴
11 带动储能机构 12 旋转，此时储能机构中的自锁装置被分闸杠杆解锁，在分闸弹簧的驱动下，开关迅速分闸。
注意：这时应按分闸方向继续旋转操作手柄，让主刀轴 11 彻底分闸到位，使储能机构 12 中的自锁装置重新锁住，为下—次合闸做好准备 . 否则，下次将
合不上闸。
手动机构一般都装有电磁分励脱扣器，分闸时接通电源即可。电气原理图见图 15。

b. 电动机构的动作原理及操作方法：
给电动机构加上电源，只要发出合闸或分闸指令，就能自动完成负荷开关及熔断器组合电器的合，分闸操作。另外，电动机构侧装亦带有分励脱扣器，需要
分闸时，接通电源，也能完成分闸操作。电动机构的电气原理图见图 16。
电动机构的手动操作：电动机构具有手动操作功能 . 当需要手动操作时，只要将手柄插入操作联锁机构 16 的主刀轴 11 孔内，用力往里推一下，（使花键
离合器分开），按 a 条手动操作方法进行合，分闸操作即可。

c．接地丌关的动作原理及操作方法：

接地开关合闸—将于柄插入操作联锁机构 16 的地刀轴孔内，按面板提示方向旋转即可，但用力大小要适当，确保合闸到位 . 分闸时反之 . 必须注意：负荷
开关分闸后才能合，分接地开关，否则合闸被阻挡。
