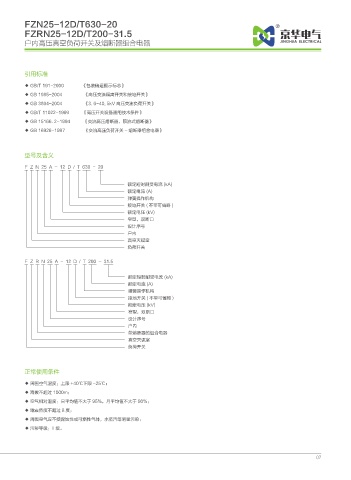

FZN25-12D/T630-20
FZRN25-12D/T200-31.5
户内高压真空负荷开关及熔断器组合电器

引用标准

◆ GB/T 191-2000 《包装储运图示标志》
◆ GB 1985-2004 《高压交流隔离开关和接地开关》
◆ GB 3804-2004 《3. 6-40, 5kV 高压交流负荷开关》
◆ GB/T 11022-1999 《高压开关设备通用技术条件》
◆ GB 15166. 2-1994 《交流高压熔断器、限流式熔断器》
◆ GB 16926-1997 《交流高压负荷开关 - 熔断器组合电器》

型号及含义
F Z N 25 A - 12 D / T 630 - 20

额定短时耐受电流 (kA)
额定电流 (A)
弹簧操作机构
接地开关 ( 不带可省略 )
额定电压 (kV)
窄型，双断口
设计序号
户内
真空灭弧室
负荷开关

F Z R N 25 A - 12 D / T 200 - 31.5

额定短时耐受电流 (kA)
额定电流 (A)
弹簧操作机构
接地开关 ( 不带可省略 )
额定电压 (kV)
窄型，双断口
设计序号
户内
带熔断器的组合电器
真空灭弧室
负荷开关

正常使用条件

◆ 周围空气温度：上限 +40℃下限 -25℃；
◆ 海拔不超过 1000m；
◆ 空气相对湿度：日平均值不大于 95%，月平均值不大于 90%；
◆ 地震烈度不超过 8 度；
◆ 周围空气应不受腐蚀性或可燃性气体，水蒸汽等明显污染；
◆ 污秽等级：II 级。

02
