P. 11

FZN25-12D/T630-20
          FZRN25-12D/T200-31.5
          户内高压真空负荷开关及熔断器组合电器

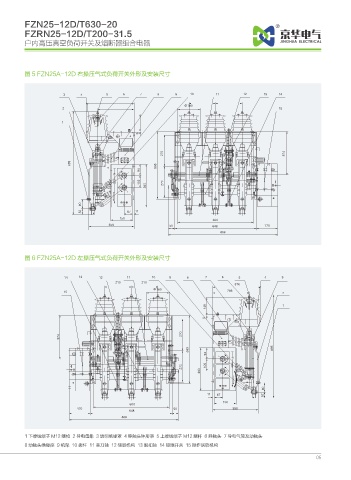

          图 5 FZN25A-12D 右操压气式负荷开关外形及安装尺寸




                                                                Ð























          图 6 FZN25A-12D 左操压气式负荷开关外形及安装尺寸





                                                      Ð






















          1 下接线端子 M12 螺检  2 导电母排  3 透明绝缘罩  4 静触头钟形罩  5 上接线端子 M12 螺杆  6 静触头  7 导电气筒及动触头
          8 动触头绝缘座  9 机架  10 拨杆  11 主刀轴  12 储能机构  13 脱扣轴  14 接地开关  15 操作联锁机构

                                                                                                              06
   6   7   8   9   10   11   12   13   14   15   16
