P. 15
FZN25-12D/T630-20
FZRN25-12D/T200-31.5
户内高压真空负荷开关及熔断器组合电器

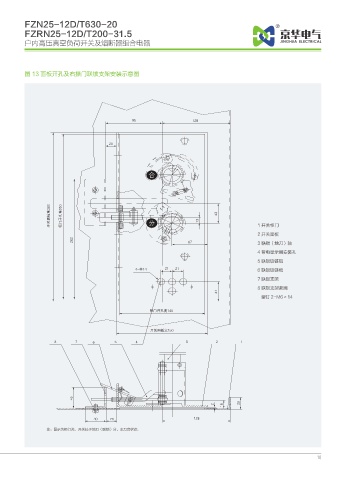

图 13 面板开孔及右操门联锁支架安装示意图
ऴ
ᐬڟ䲎Ძ倄 ᴈ䬔ᐬႀ倄 ܲ
1 开关柜门
2 开关面板
3 联锁（地刀）轴
4 带电显示器安装孔
5 联锁铰链销
Ð 6 联锁铰链板
7 联锁支架
8 联锁支架紧固
螺钉 2-M6×14
ᴈ䬔ᐬႀჩ
ᐬڟ䲎Ძჩ
注：图示为柜门关，开关处于地刀（联锁）分，主刀合状态．
10
