FZN25-12D/T630-20
FZRN25-12D/T200-31.5
户内高压真空负荷开关及熔断器组合电器

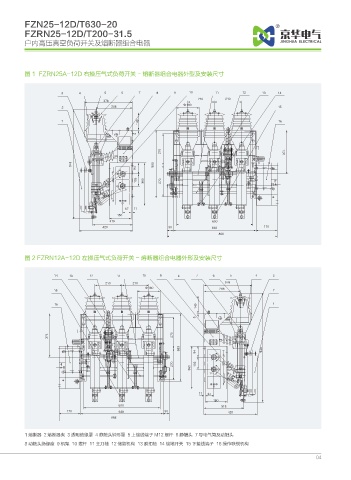

图 1 FZRN25A-12D 右操压气式负荷开关 - 熔断器组合电器外型及安装尺寸
Ð
图 2 FZRN12A-12D 左操压气式负荷开关 - 熔断器组合电器外形及安装尺寸
Ð
1 熔断器 2 熔断器夹 3 透明绝缘罩 4 静触头钟形罩 5 上接线端子 M12 螺杆 6 静触头 7 导电气筒及动触头
8 动触头绝缘座 9 机架 10 拨杆 11 主刀轴 12 储能机构 13 脱扣轴 14 接地开关 15 下接线端子 16 操作联锁机构
