FZN25-12D/T630-20
FZRN25-12D/T200-31.5 坚持品质 , 完美细节
户内高压真空负荷开关及熔断器组合电器 STICK TO QUALITY, PERFECT DETAILS

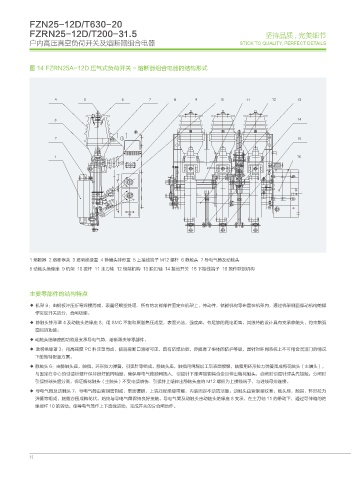

图 14 FZRN25A-12D 压气式负荷开关 - 熔断器组合电器的结构形式
1 熔断器 2 熔断器夹 3 透明绝缘罩 4 静触头钟形罩 5 上接线端子 M12 螺杆 6 静触头 7 导电气筒及动触头
8 动触头绝缘座 9 机架 10 拨杆 11 主刀轴 12 储能机构 13 脱扣轴 14 接地开关 15 下接线端子 16 操作联锁机构
主要零部件的结构特点
◆ 机架 9：由钢板冲压折弯焊接而成，表面经喷塑处理．所有的功能部件固定在机架上，传动件，储能机构等布置在机架内，通过机架侧面操动机构的操
作实现开关的分，合闸功能。
◆ 静触头钟形罩 4 及动触头绝缘座 8：用 SMC 不饱和聚脂热压成型，表面光洁，强度高，有足够的爬电距离，其独特的设计具有支承静触头，约束燃弧
空间的功能；
◆ 动触头绝缘座的功能是支承导电气筒，熔断器夹等零部件。
◆ 透明绝缘罩 3：用高强度 PC 料注塑而成，使隔离断口清晰可见，具有防爆功能，亦提高了柜体的防护等级，是针对环网系统上不可用金属活门的情况
下的独特配置方案。
◆ 静触头 6：由静触头座，触指，环形拉力弹簧，引弧针等组成。静触头座，触指用纯铜加工后表面镀银，触指用环形拉力弹簧围成梅花触头（主触头），
与固定在中心的引弧针螺杆保持良好的同轴度，确保导电气筒顺利插入．引弧针下部焊接铜钨合金且伸出梅花触头，合闸时引弧针球头先接触，分闸时
引弧针球头后分离，保证梅花触头（主触头）不受电弧烧伤．引弧针上端伸出静触头座的 M12 螺杆为上接线端子，与进线母排连接。
◆ 导电气筒及动触头 7：导电气筒由紫铜管制成，表面镀银，上端压配绝缘喷嘴，内装固定不动的活塞。动触头由紫铜螺纹套，触头座，触指，环形拉力
弹簧等组成，触指亦围成梅花状，始终与导电气筒保持良好接触。导电气筒及动触头由动触头绝缘座 8 支承，在主刀轴 11 的带动下，通过可伸缩的绝
缘拨杆 10 的转动，使导电气筒作上下直线运动，完成开关的分合闸动作。
