P. 14
FZN25-12D/T630-20
FZRN25-12D/T200-31.5 坚持品质 , 完美细节
户内高压真空负荷开关及熔断器组合电器 STICK TO QUALITY, PERFECT DETAILS

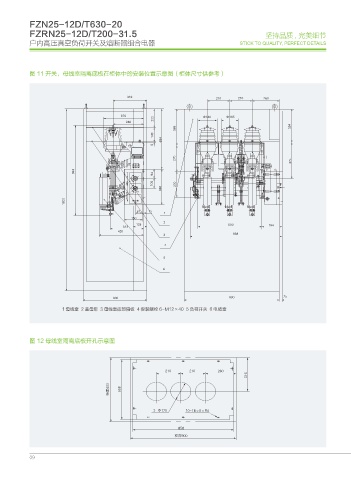

图 11 开关，母线室隔离底板在柜体中的安装位置示意图（柜体尺寸供参考）
Ð Ð
1 母线室 2 主母排 3 母线室底部隔板 4 安装螺栓 6-M12×40 5 负荷开关 6 电缆室
图 12 母线室隔离底板开孔示意图
ᴈჩ
Ð f f3
ᴈ⌝
09
