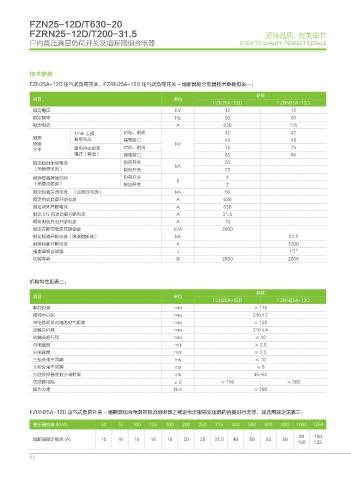

FZN25-12D/T630-20
FZRN25-12D/T200-31.5 坚持品质 , 完美细节
户内高压真空负荷开关及熔断器组合电器 STICK TO QUALITY, PERFECT DETAILS

技术参数

FZN25A-12D 压气式负荷开关、FZRN25A-12D 压气式负荷开关 - 熔断器组合电器技术参数见表一：
参数
项目 单位
FZN25A-12D FZRN25A-12D
额定电压 kV 12 12
额定频率 Hz 50 50
额定电流 A 630 125
1min 工频 对地，相间 42 42
额定 耐受电压 隔离断口 48 48
绝缘 kV
水平 雷电冲击耐受 对地，相间 75 75
电压（峰值） 隔离断口 85 85
额定短时耐受电流 负荷开关 kA 20
（热稳定电流） 接地开关 20
额定短路持续时间 负荷开关 S 4
（热稳定时间） 接地开关 2
额定短路关合电流 （动稳定电流） kA 50
额定有功负载开断电流 A 630
额定闭环开断电流 A 630
额定 5% 有功负载开断电流 A 31.5
额定电缆充电开断电流 A 10
额定开断空载变压器容量 kVA 2000
额定短路开断电流（限流熔断器） kA 31.5
额定转移开断电流 A 1200
+0.5
撞击器输出能量 J 1 0
机械寿命 次 2000 2000

机构特性见表二：
参数
项目 单位
FZN25A-12D FZRN25A-12D
断口距离 mm ≥ 175
相间中心距 mm 210±2
带电体间及对地的空气距离 mm ≥ 125
动触头行程 mm 210±4
动触头超行程 mm ≥ 40
合闸速度 m/s ≥ 2.5
分闸速度 m/s ≥ 2.5
三相合闸不同期 ms ≤ 10
三相分闸不同期 ms ≤5
分励脱扣器固有分闸时间 ms 40-65
主回路电阻 μΩ ≤ 150 ≤ 300
操作力距 N.m ≤ 200

FZRN25A-12D 压气式负荷开关 - 熔断器组合电器的限流熔断器之额定电流根据变压器的容量进行选择，其选用规定见表三：

变压器容量 (kVA) 50 75 100 125 160 200 250 315 400 500 630 800 1000 1250
80 100
熔断器额定电流 (A) 10 16 16 16 16 20 25 31.5 40 50 63 80
100 125

03
