FZN25-12D/T630-20
FZRN25-12D/T200-31.5 坚持品质 , 完美细节
户内高压真空负荷开关及熔断器组合电器 STICK TO QUALITY, PERFECT DETAILS

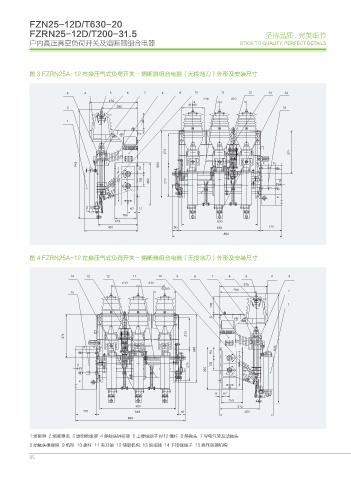

图 3 FZRN25A-12 右操压气式负荷开关 - 熔断器组合电器（无接地刀）外形及安装尺寸
Ð
图 4 FZRN25A-12 左操压气式负荷开关 - 熔断器组合电器（无接地刀）外形及安装尺寸
Ð
1 熔断器 2 熔断器夹 3 透明绝缘罩 4 静触头钟形罩 5 上接线端子 M12 螺杆 6 静触头 7 导电气筒及动触头
8 动触头绝缘座 9 机架 10 拨杆 11 主刀轴 12 储能机构 13 脱扣轴 14 下接线端子 15 操作联锁机构
