P. 6

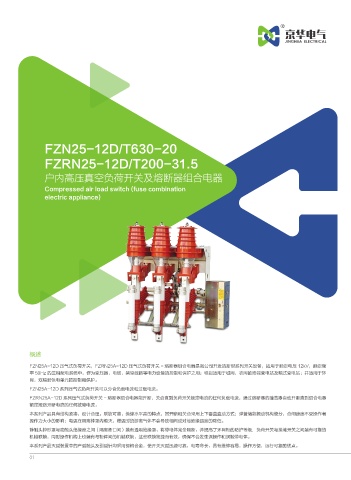

FZN25-12D/T630-20
FZRN25-12D/T200-31.5
户内高压真空负荷开关及熔断器组合电器
Compressed air load switch (fuse combination
electric appliance)
概述
FZN25A-12D 压气式负荷开关，FZRN25A-12D 压气式负荷开关 - 熔断器组合电器是我公司开发的新型系列开关设备，适用于额定电压 12kV，额定频
率 50Hz 的三相配电系统中，作为变压器，电缆，架空线路等电力设备的控制和保护之用；特别适用于城网，农网的终端变电站及箱式变电站；并适用于环
网，双辐射供电单元的控制和保护。
FZN25A-12D 系列压气式负荷开关可以分合负载电流和过载电流。
FZRN25A-12D 系列压气式负荷开关 - 熔断器组合电器能开断，关合直到负荷开关额定电流的任何负载电流，通过熔断器的撞击器自动开断直到组合电器
额定短路开断电流的任何故障电流。
本系列产品具有结构紧凑，设计合理，联锁可靠，绝缘水平高的特点，其开断和关合采用上下垂直直动方式；弹簧储能操动机构使分，合闸速度不受操作者
操作力大小的影响；电弧在隔离钟罩内熄灭，燃弧时的游离气体不会导致相间或对地绝缘强度的降低。
静触头钟形罩与动触头绝缘座之间（隔离断口间）装有透明绝缘罩，将带电体完全隔断，并提高了环网柜的防护等级．负荷开关与接地开关之间装有可靠的
机械联锁，同时操作机构上也装有与柜体间的机械联锁，这些联锁简捷而有效，确保不会发生误操作和误触带电体。
本系列产品灭弧装置中的产弧触头及引弧针均采用铜钨合金，使开关灭弧迅速可靠，电寿命长，具有维修容易，操作方便，运行可靠的优点。
