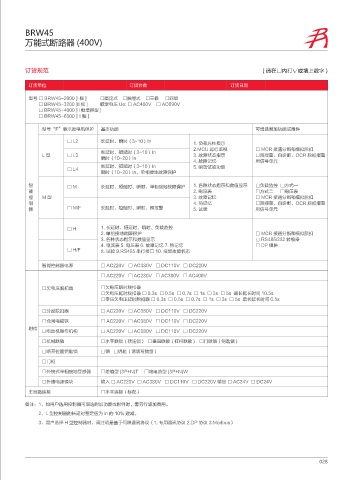

Page 37 - 保定华起电器设备有限公司(选型)

BRW45
万能式断路器 (400V)

订货规范 ( 请在□内打√或填上数字 )

订货单位 订货台数 订货日期

型号 □ BRW45-2000 [I 框 ] □固定式 □抽屉式 □三极 □四级
□ BRW45-3200 [II 框 ] 额定电压 Ue: □ AC400V □ AC690V
□ BRW45-4000 [II 框增容型 ]
□ BRW45-6300 [III 框 ]

型号“F”表示发电机保护 基本功能 可增选附加功能或附件
□ L2 长延时、瞬时（3~10）In
1. 负载光柱指示
2.MCU 运行监视 □ MCR 接通分断和模拟脱扣
长延时、短延时（3~10）In
L型 □ L3 3. 故障状态指示 □预报警、自诊断、OCR 脱扣报警
瞬时（10~20）In
4. 故障记忆 用信号单元
长延时、短延时（3~10）In 5. 瞬动试验功能
□ L4
瞬时（10~20）In、单相接地故障保护
智 □M 长延时、短延时、瞬时、单相接地故障保护 1. 各种状态指示和数值显示 □负载监控 □方式一
能 2. 电流表 □方式二 □电压表
控 M型 3. 故障记忆 □ MCR 接通分断和模拟脱扣
制 4. 热记忆 □预报警、自诊断、OCR 脱扣报警
器 □ M/F 长延时、短延时、瞬时、预报警 5. 试验 用信号单元

□H 1. 长延时、短延时、瞬时、负载监控
2. 单相接地故障保护 □ MCR 接通分断和模拟脱扣
3. 各种状态指示和数值显示 □ RS485/232 转换器
4. 电流表 5. 电压表 6. 故障记忆 7. 热记忆 □ DP 模块
□ H/F 8. 试验 9.RS485 串行接口 10. 报警故障状态

智能控制器电源 □ AC220V □ AC380V □ DC110V □ DC220V

□ AC220V □ AC230V □ AC380V □ AC400V
□欠电压脱扣器 □欠电压瞬时脱扣器
□欠电压延时脱扣器 □ 0.3s □ 0.5s □ 0.7s □ 1s □ 3s □ 5s 最长延长时间 10.5s
□零压欠电压延时脱扣器 □ 0.3s □ 0.5s □ 0.7s □ 1s □ 3s □ 5s 最长延长时间 6.5s

□分励脱扣器 □ AC220V □ AC380V □ DC110V □ DC220V
□合闸电磁铁 □ AC220V □ AC380V □ DC110V □ DC220V
附件
□电动机操作机构 □ AC220V □ AC380V □ DC110V □ DC220V
□机械联锁 □水平联锁（软连锁） □垂直联锁（杠杆联锁） □门联锁（钥匙锁）
□断开位置钥匙锁 □锁 □钥匙（请填写数量）

□门框
□外接式单相接地互感器 □差值型 (3P+N)T □地电流型 (3P+N)W
□外接电源模块 输入 □ AC220V □ AC380V □ DC110V □ DC220V 输出 □ AC24V □ DC24V
主回路连接 □水平连接（标配）
备注：1、如用户选用控制器可增选附加功能或附件时，需另行增加费用。
2、L 型控制器的长延时整定值为 In 的 10% 递减。
3、用户选择 H 型控制器时，请注明是基于何种通讯协议（1. 专用通讯协议 2.DP 协议 3.Modbus）

028
