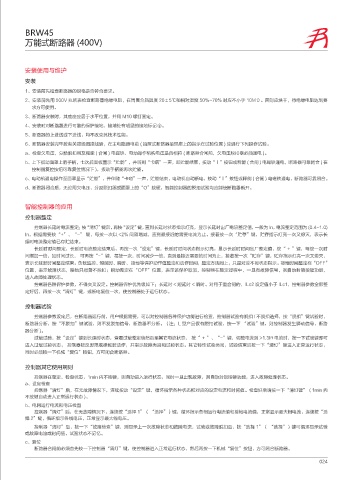

BRW45
万能式断路器 (400V)

安装使用与维护
安装

1、安装前先检查断路器的规格是否符合要求。
2、安装前先用 500V 兆欧表检查断路器绝缘电阻，在周围介质温度 20±5℃和相对湿度 50%~70% 时应不小于 10MΩ。否则应烘干，待绝缘电阻达到要
求方可使用。
3、断路器安装时，其底座应居于水平位置，并用 M10 螺钉固定。
4、安装时对断路器进行可靠的保护接地，接地处有明显的接地标记 。
5、断路器的上进线或下进线，均不改变其技术性能。
6、断路器安装完毕按有关接线图接线后，在主电路通电前 ( 抽屉式断路器抽屉座上的指示在试验位置 ) 应进行下列操作试验。
a、检查欠电压，分励脱扣器及释能 ( 合闸 ) 电磁铁、电动操作机构电压是否相符 ( 断路器合闸前，欠电压脱扣器必须通电 )。
b、上下扳动面罩上的手柄，七次后面板显示“贮能”，并听到“卡嗒”一声，即贮能结束，按动“Ⅰ”按钮或释能 ( 合闸 ) 电磁铁通电，断路器可靠闭合 ( 在
控制器复位按钮可靠复位情况下 )，扳动手柄能再次贮能。
c、电动机通电操作至面罩显示“贮能”，并伴随“卡嗒”一声，贮能结束，电动机自动断电，按动“Ⅰ”按钮或释能 ( 合闸 ) 电磁铁通电，断路器可靠闭合。
d、断路器闭合后，无论用欠电压、分励脱扣器或面罩上的“O”按钮，智能控制器的脱扣试验均应能使断路器断开。

智能控制器的应用
控制器整定
控制器长延时电流整定：按“清灯”键后，再按“设定”键，直到长延时状态指示灯亮， 显示长延时出厂电流整定值，一般为 In，电流整定范围为 (0.4~1.0)
In，根据需要按“+”、“-” 键，每按一次以 <2% 间隔增减，直到最接近的需要电流为止。接着按一次“贮存”键，贮存指示灯亮一次又熄灭，表示长
延时电流整定值已存贮结束。
长延时时间整定：长延时电流整定结束后，再按一次“设定”键，长延时时间状态指示灯亮，显示长延时时间出厂整定值，按“ + ”键，每按一次时
间增加一倍，如时间过长， 可再按“-”键，每按一次，时间减少一倍，直到最接近需要的时间为止，接着按一次“贮存”键，贮存指示灯亮一次又熄灭，
表示长延时时间整定结束。负载监控、短延时、瞬时、 接地等保护动作值整定和动作时间，整定方法同上，只是对应不同状态指示。接地时间整定在“OFF”
位置，表示故障状态，接地只报警不脱扣；瞬动整定在“OFF”位置，表示该保护取消，控制器在整定过程中，一旦有故障信号，则自动封锁按键功能，
进入故障处理状态。
控制器各种保护参数，不得交叉设定。控制器保护优先级如下：长延时 < 短延时 < 瞬时。对用于重合闸的，ILc2 设定值小于 ILc1，控制器参数全部整
定好后，再按一次“清灯”键，或断电复位一次，使控制器处于运行状态。

控制器试验
控制器参数设定后，在断路器运行前，用户根据需要，可以对控制器各种保护功能进行检查，控制器试验有脱扣 / 不脱扣选择，按“脱扣”键试验时，
断路器分断，按“不脱扣”键试验，则不发脱扣信号，断路器不分断。（注：L 型产品仅有脱扣试验，按一下 “试验”键，则控制器发生瞬动信号，断路
器分断 )。
过载试验，按“设定”键到长延时状态，查看过载整定值然后至其它电流状态， 按“ + ”、“-”键，调整电流到 >1.3IR 电流时，按一下试验键即可
进入过载试验状态， 控制器按反时限规律延时动作，并指示故障类别和试验状态。其它特性试验类同，试验结束后按一下“清灯”键进入正常运行状态，
同时必须按一下机械“复位”按钮，方可闭合断路器。

控制器其它使用规则
控制器在整定、检查状态，1min 内不按键，则自动进入运行状态，同时一旦出现故障，则自动封锁按键功能，进入故障处理状态。
a、设定检查
控制器“清灯”后，在无故障情况下，连续按动“设定”键，循环指示各种状态和对应的设定电流和时间值。检查好后请按一下“清灯键”（1min 内
不按键自动进入正常运行状态 )。
b、电网运行电流和电压检查
控制器“清灯”后，在无故障情况下，连续按“选择 1”（ “选择”）键，循环指示各相运行电流值和接地电流值，正常显示最大相电流，连续按“选
择 2”键，循环指示各线电压，正常显示最大线电压。
控制器“清灯”后，按一下“故障检查”键，则显示上一次故障状态和故障电流，试验或故障脱扣后，按“选择 1”（ “选择”）键可循环显示试验
或故障电流或时间值。试验状态不记忆。
c、复位
断路器合闸前必须首先按一下控制器“清灯”键，使控制器进入正常运行状态，然后再按一下机械“复位”按钮，方可闭合断路器。
