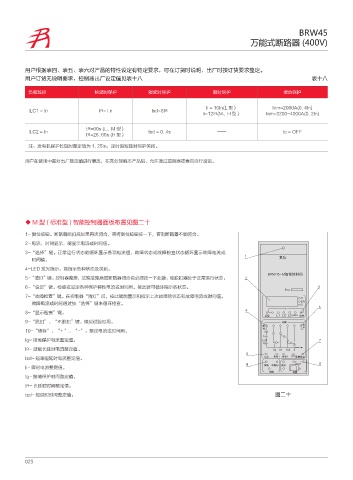

BRW45
万能式断路器 (400V)

用户根据表四、表五、表六对产品的特性设定有特定要求，可在订货时说明，出厂时按订货要求整定。
用户订货无说明要求，控制器出厂设定值见表十八 表十八

负载监控 长延时保护 短延时保护 瞬时保护 接地保护

Ii = 10In(L 型） Inm=2000A(0. 4In)
ILC1 = In IR= I n Isd=8IR
Ii=12IR(M、H 型） Inm=3200~4000A(0. 2In)

tR=60s (L、M 型）
ILC2 = In tsd = 0. 4s —— tc = OFF
tR=26. 66s (H 型）
注：发电机保护长延时整定值为 1. 25In，定时限短延时保护关闭。

用户在使用中需对出厂整定值进行更改，在充分理解本产品后，允许通过控制器按表四自行设定。

◆ M 型 ( 标准型 ) 智能控制器面板布置见图二十

1- 复位按钮。断路器脱扣后如果再次闭合，需将复位按钮按一下，否则断路器不能闭合。
2- 电流，时间显示，能显示电流或时间值。
3-“选择”键。正常运行状态能循环显示各项电流值，故障状态或故障检查状态循环显示故障电流或
ูѹ
时间值。
4-LED 发光指示，能指示各种状态及类别。
#38 .ᮦ㘩ᣓݢஔ
5-“清灯”键。控制器整定，试验故障后或断路器闭合前必须按一下此键，使脱扣器处于正常运行状态。
6-“设定”键。检查或设定各种保护特性电流或时间用。按此键可循环指示各状态。
*O
7-“故障检查”键。在控制器“清灯”后，按此键能显示和指示上次故障的状态和故障电流或时间值。 "
故障电流或时间通过按“选择”键来循环检查。 ,"
4

8-“显示检查”键。
䄁侸 - - - ."9 䔵᠕
9-“脱扣”、“不脱扣”键。模拟试验时用。 ᩱ䯈
㙝 ⌱
ត ▛
10-“储存”、“+ ”、“-”。整定电流或时间用。 T
U3
Ig- 接地保护电流整定值。 UTE
UH
IR- 过载长延时电流整定值。 *H *3 *TE *J

Isd- 短路短延时电流整定值。 䃪჆ 䉋䒩 䉋䒩 ᩱ䯈ᷬᴑ

㙝ត ̹㙝ត הႄ %$ 7
Ii- 瞬时电流整定值。
䄁侸 䄯᪠
tg- 接地保护时间整定值。
tR- 长延时时间整定值。
tsd- 短延时时间整定值。 图二十
