BRW45
万能式断路器 (400V)

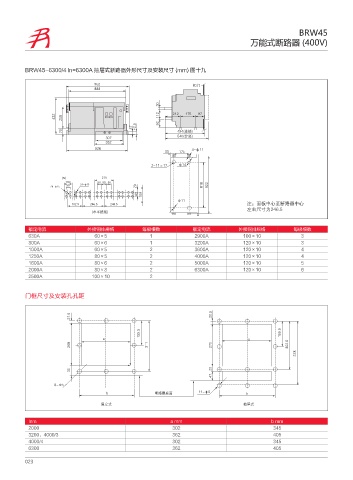

BRW45-6300/4 ln=6300A 抽屉式断路器外形尺寸及安装尺寸 (mm) 图十九

ᴈ䬔

䔊ᣑ
ܲ⻧

ð

f ð

/

ð
ð

ð
∔喝䲎Ძ͙ᓯ㜟᫙䌛ஔ͙ᓯ
ጒटᅦᄤͦ
Ⅰ᎟ᣑ㏫

额定电流 外接铜排规格 每极根数 额定电流 外接铜排规格 每极根数
630A 60×5 1 2900A 100×10 3
800A 60×6 1 3200A 120×10 3
1000A 60×5 2 3600A 120×10 4
1250A 80×5 2 4000A 120×10 4
1600A 80×6 2 5000A 120×10 5
2000A 80×8 2 6300A 120×10 6
2500A 100×10 2

门框尺寸及安装孔孔距

B B

Ÿ
C ᫙䌛ஔᏁ䲎 · C

ద჆ᐻ ៩ᅵᐻ

Inm a mm b mm
2000 302 345
3200、4000/3 362 405
4000/4 302 345
6300 362 405
023
