BRW45
万能式断路器 (400V)

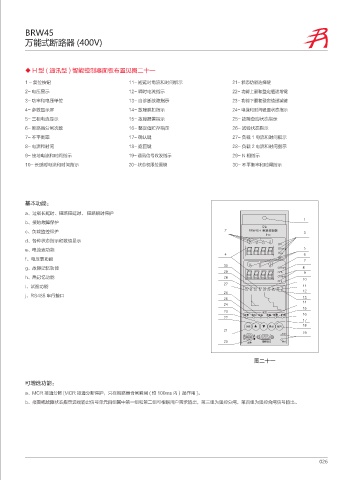

◆ H 型 ( 通讯型 ) 智能控制器面板布置见图二十一

1 - 复位按钮 11- 短延时电流和时间指示 21- 状态功能选择键
2- 电压显示 12- 瞬时电流指示 22- 功能上翻和整定值递增键
3- 功率和电压单位 13- 自诊断故障指示 23- 功能下翻和整定值递减键
4- 参数显示屏 14- 故障脱扣指示 24- 电流和时间设置状态指示
5- 三相电流显示 15- 故障报警指示 25- 故障查询状态指示
6- 断路器分闸次数 16- 整定值贮存指示 26- 试验状态指示
7- 不平衡率 17- 确认键 27- 负载 1 电流和时间指示
8- 电流和时间 18- 返回键 28- 负载 2 电流和时间指示
9- 接地电流和时间指示 19- 通讯信号收发指示 29- N 相指示
10- 长延时电流和时间指示 20- 状态权限位置锁 30- 不平衡率和时间指示

基本功能：
a、过载长延时、短路短延时、 短路瞬时保护

b、接地故障保护
ูѹ
c、负载监控保护 #38 )ᮦ㘩ᣓݢஔ
*O
d、各种状态指示和数值显示 / 7
5*
e、电流表功能 $04·
L7
f、电压表功能 * 7
- - -
g、故障记忆功能 *

h、热记忆功能 " L"
4

i、试验功能 *D *D / & *H I *O * 5

j、RS485 串行接口

⟢ᔭ
䃪㒚 ᴑ䄎 䄁侸 ᩱ䯈 ៑䂒 䉚ႄ

ߋ㘩 Ȍ Ȏ ⶚䃐 䔀ఊ

5Y%
䖑 䃪
ᣓ 㒚
᱘౜ 㑂⼷ᣑए .Y%
图二十一
可增选功能：
a、MCR 接通分断 [MCR 接通分断保护，只在断路器合闸瞬间 ( 约 100ms 内）起作用 ]。
b、报警或故障状态指示远端输出信号单元四组其中第一组和第二组可根据用户需求输出，第三组为遥控分闸，第四组为遥控合闸信号输出。
